日本BIG刀片緊固螺絲組合
品牌：BIG(大昭和)
型號：S2S-A

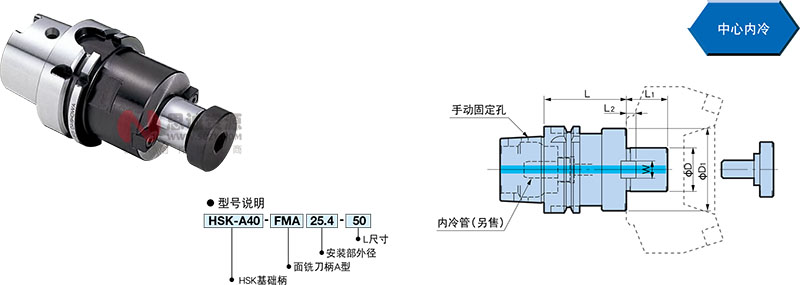

| 型號 | φD | φD1 | L | L1 | 傳動鍵 | 緊固螺栓 | 質量 （kg） | |
| L2 | W | |||||||
| HSK-A40-FMA25.4-50 | 25.4 | 50 | 50 | 22 | 5 | 9.5 | MBA-M12 | 0.6 |
| HSK-A50-FMA25.4-60 | 25.4 | 50 | 60 | 22 | 5 | 9.5 | MBA-M12 | 1.0 |
| HSK-A50-FMA25.4-90 | 90 | 1.3 | ||||||
| HSK-A50-FMA31.75-60 | 31.75 | 60 | 60 | 30 | 7 | 12.7 | MBA-M16 | 1.2 |
| HSK-A63-FMA25.4-60 | 25.4 | 50 | 60 | 22 | 5 | 9.5 | MBA-M12 | 1.3 |
| HSK-A63-FMA25.4-90 | 90 | 1.7 | ||||||
| HSK-A63-FMA31.75-60 | 31.75 | 60 | 60 | 30 | 7 | 12.7 | MBA-M16 | 1.5 |
| HSK-A63-FMA38.1-60 | 38.1 | 80 | 60 | 34 | 9 | 15.9 | MBA-M20 | 2.3 |
| HSK-A100-FMA25.4-105 | 25.4 | 50 | 105 | 22 | 5 | 9.5 | MBA-M12 | 4.5 |
| HSK-A100-FMA25.4-135 | 135 | 5.3 | ||||||
| HSK-A100-FMA25.4-195 | 195 | 7.1 | ||||||
| HSK-A100-FMA31.75-105 | 31.75 | 60 | 105 | 30 | 7 | 12.7 | MBA-M16 | 4.8 |
| HSK-A100-FMA31.75-135 | 135 | 5.6 | ||||||
| HSK-A100-FMA31.75-195 | 195 | 7.0 | ||||||
| HSK-A100-FMA38.1-90 | 38.1 | 80 | 90 | 34 | 9 | 15.9 | MBA-M20 | 4.9 |
| HSK-A100-FMA50.8-75 | 50.8 | 100 | 75 | 36 | 10 | 19.05 | MBA-M24 | 5.3 |
?
1. 附帶緊固螺栓。
2. 使用中心內冷時，請使用另售的帶內冷孔緊固螺栓。
3. 不附帶內冷管。

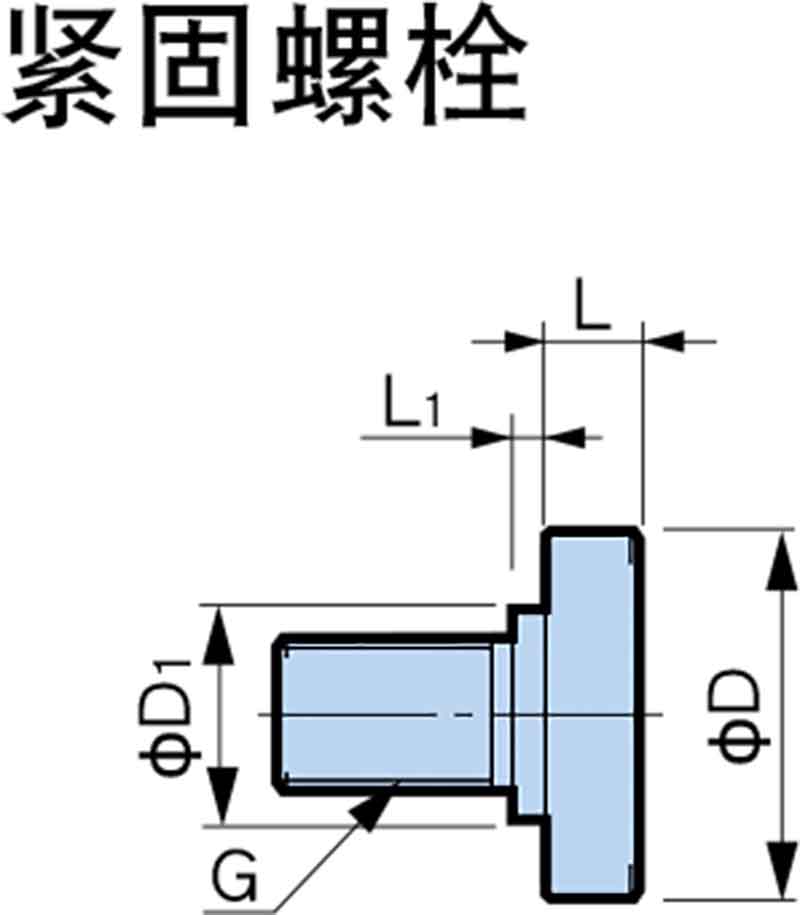

| 緊固螺栓 | 帶內冷孔 緊固螺栓 | |||||
| 型號 | 型 號 | φD | φD1 | L | L1 | G |
| MBA-M12 | MBA-M12 | 33 | 23 | 10 | 2 | 12 |
| MBA-M12H | MBA-M12H | － | － | |||
| MBA-M16 | MBA-M16 | 40 | 23 | 10 | 6 | 16 |
| MBA-M16H | MBA-M16H | － | － | |||
| MBA-M20 | MBA-M20 | 50 | 27 | 14 | 6 | 20 |
| MBA-M20H | MBA-M20H | － | － | |||
| MBA-M24 | MBA-M24 | 65 | 37 | 10 | 24 | |
思誠資源為您提供：日本BIG面銑刀柄A型HSK的采購報價、BIG(大昭和)HSK-A40-FMA25.4-50型號參數、規格圖片、PDF畫冊等資料，如您想了解更多關于BIG(大昭和)正品品牌的其他筒夾刀柄資料與產品貨期庫存、行情價格，就在思誠資源MRO商城。
備注：因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件，本公司不能確保客戶收到的貨物與思誠資源網站提供的產品圖片、產地、附件說明等完全一致。若本網站沒有及時更新，敬請諒解！
