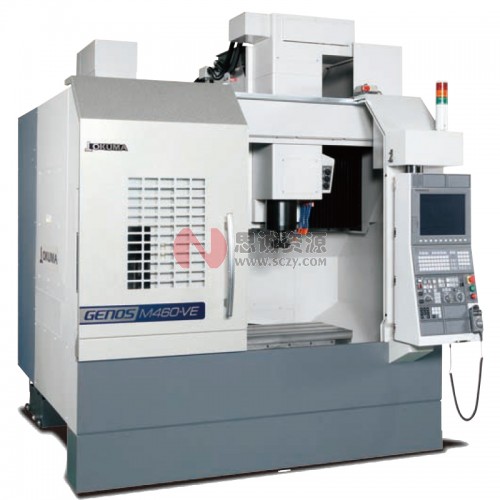

立式加工中心GENOS M460-VE/M560-V

實現超過預期生產性的高剛性結構

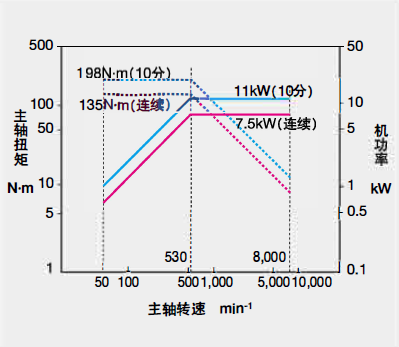

．標準主軸8,000min-1規格

主軸轉速：8,000min-1

電機功率：11/7.5kW(10分／連續）

主軸扭矩：198N·m

主軸錐孔：7/24錐度No.40

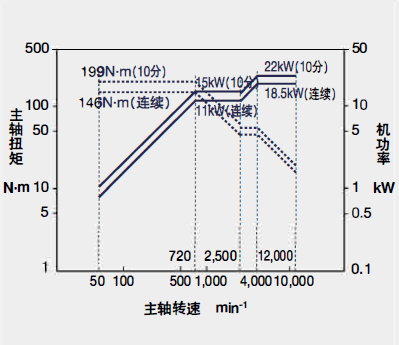

．寬調速主軸12,000min-1規格(OP)

主軸轉速12,000min-1

電機功率 22/18.5kW (10分／連續）

主軸扭矩：199N·m

主軸錐孔7/24錐度No.40

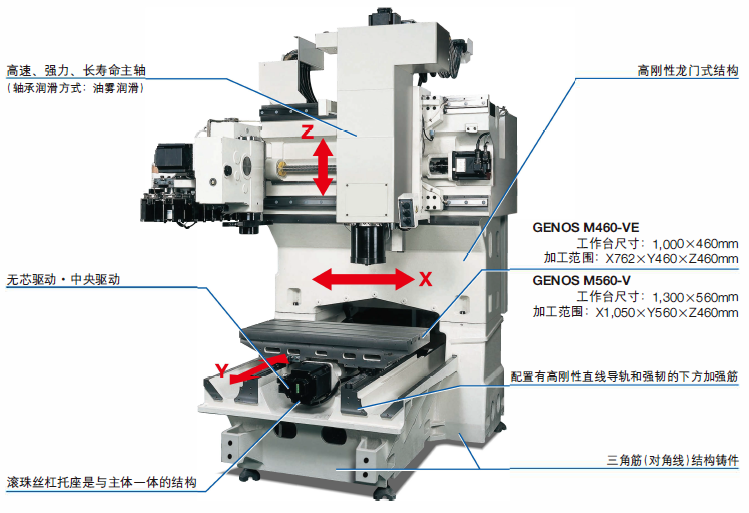

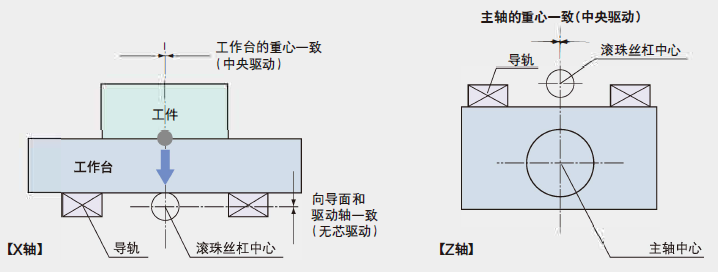

．無芯驅動·中央驅動

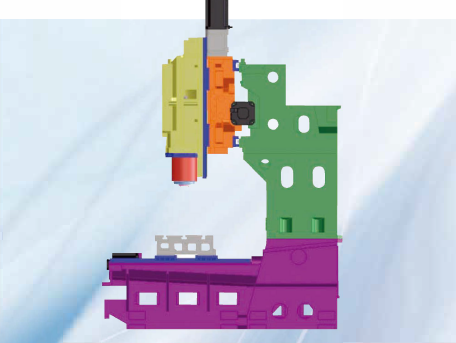

．高剛性龍門式結構

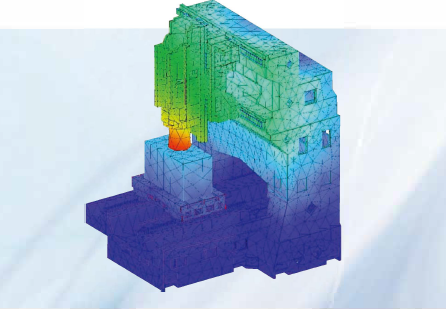

應用三維計算機輔助設計(3D-CAD)和FEM有限元解析所開發的高剛性機床結構。

從加工點到滑動面的外伸可以進行細小且高效的切削。

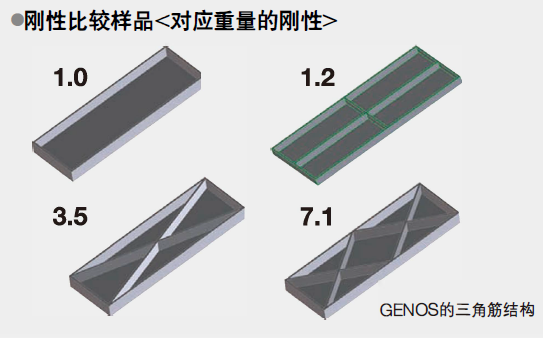

三角筋（對角線）結構鑄件

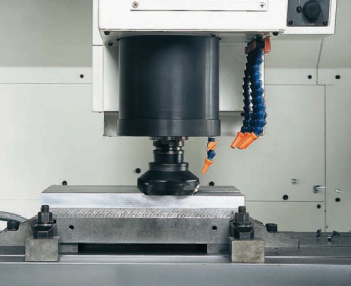

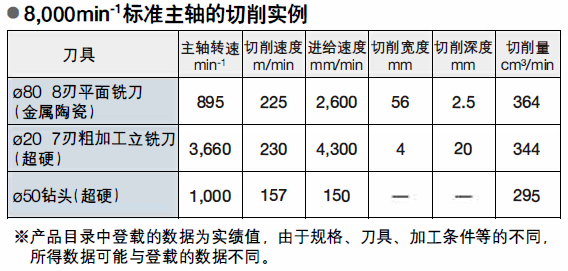

■加工能力(GENOS M460-VE/M560-V)

保證高質量的高速、高精度加工

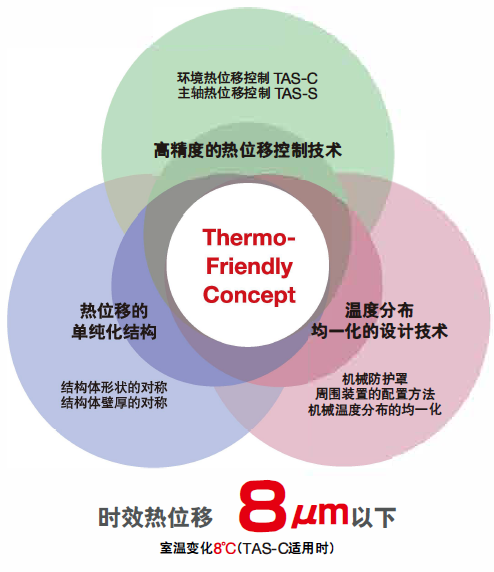

接受溫度變化的新構思

通過獨創的結構設計和熱位移補償系統，實現驚人的加工精度的'Thermo- Friendly Concept', 即使在車間溫度變化的長時間生產運行期間，要求的零件尺寸仍保持穩定。

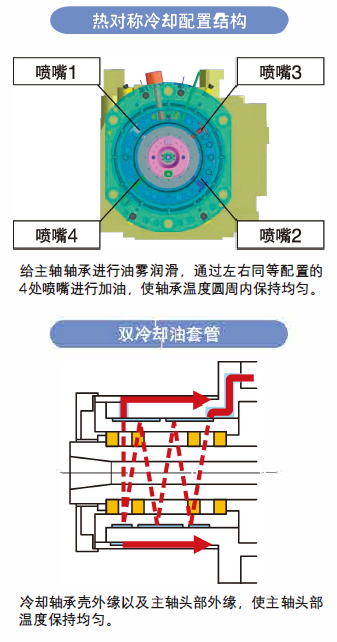

．主軸軸承部位的散熱處理

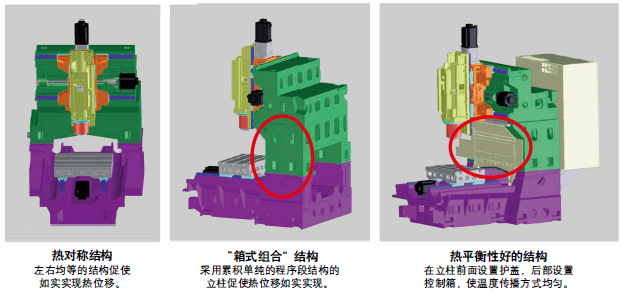

．熱穩定性優異的結構

環境熱位移控制(TAS-C)

在車間環境溫度變化的情況下，自動地使機床保持于最佳的、穩定的狀態可達到最理想的加工精度。

主軸熱位移控制(TAS-S)

即使在高轉速下，也可對主軸實現高精度熱位移補償。

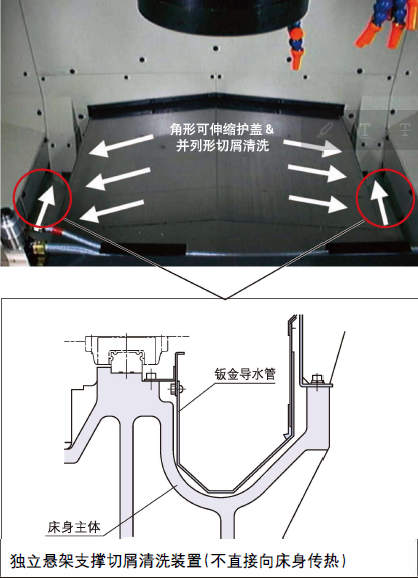

對切削液、切屑的隔熱處理

在熱量傳給機械之前將帶有因加工產生的熱量的切屑迅速排出。

非切削時間縮短35% （與大偎公司原有機型相比較．）

■快速進給速度 X, Y:42m/min, Z:32m/min

■ATC時間（T-T) 1.2sec

■主軸加、減速時間 1.2sec (8,000min-1主軸0-8,000min-1)

■ Hi-G控制（標準）

在定位過程中，本功能根據BL電機的轉速—扭矩特性來控制加／減速度。

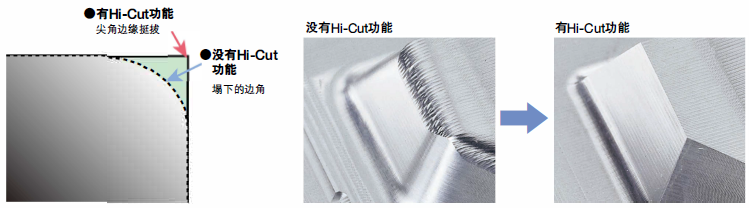

Hi-Cut功能（標準）

在零件加工時，對拐角、圓弧等加工形狀進行相應的進給速度控制，以求保證加工形狀的高精度并可縮短加工時間。

客戶拭目以待的便捷的機械操作

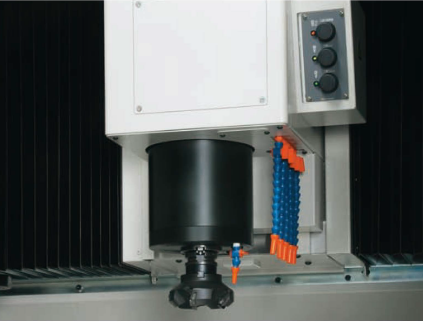

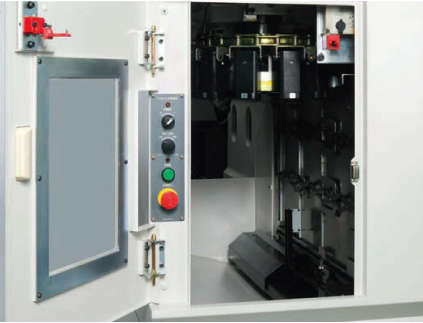

．可在機床的正面進行刀庫刀具的裝／卸。

．主軸頭上裝有手動刀具裝／卸按鈕。

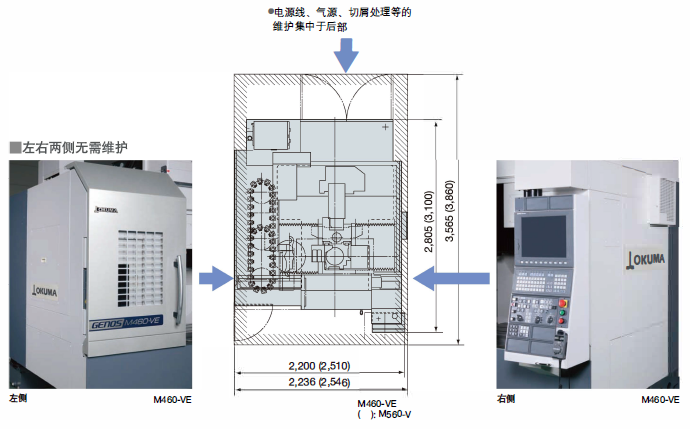

實際需要面積8.0㎡（9.8㎡）

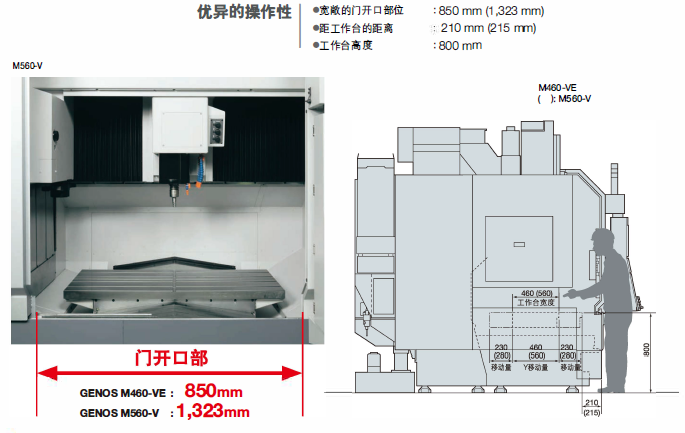

容易轉換工件、工序的工作臺高度和易近身性

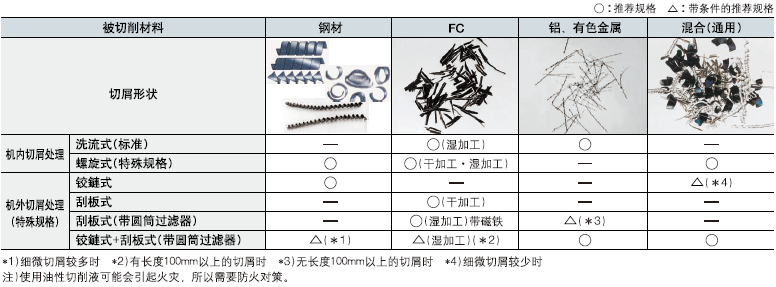

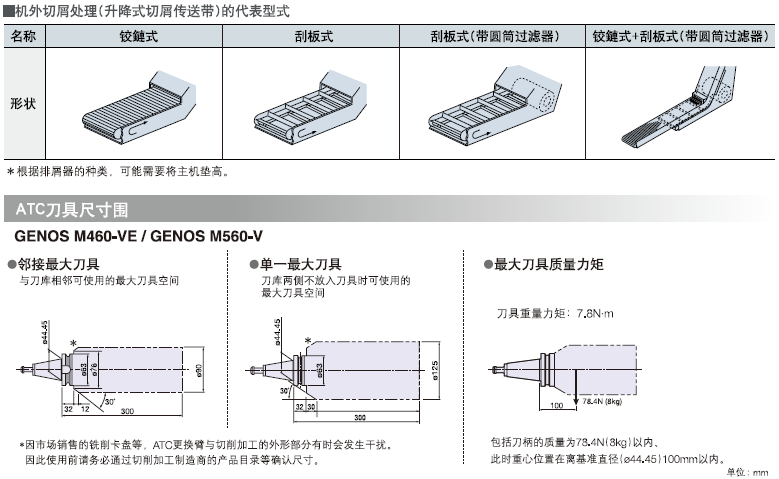

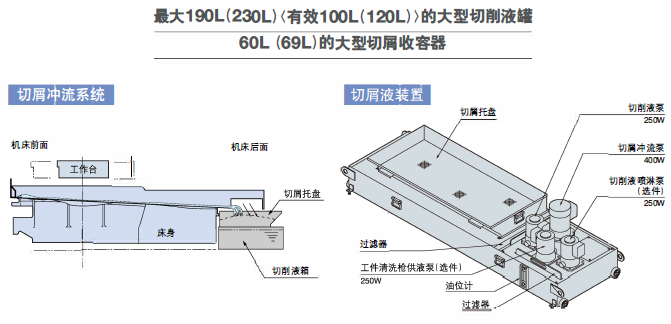

切屑處理

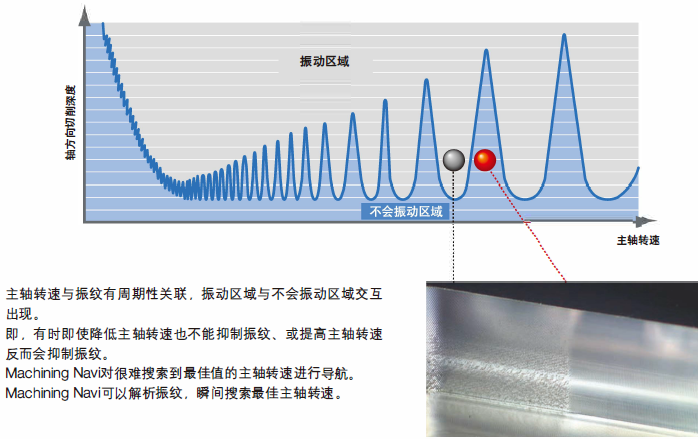

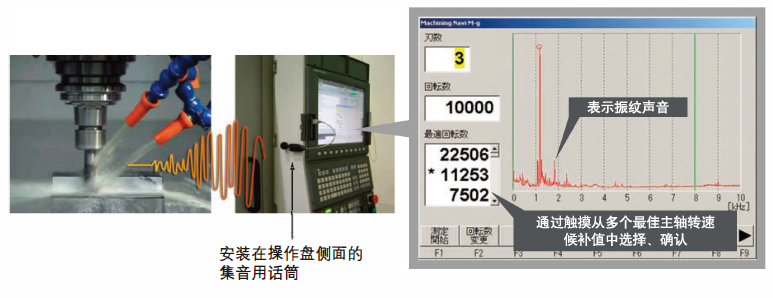

Machining Navi M-g（選件）

>>＞挑戰高效益的加工條件！

Machining Navi可以瞬間搜索最佳加工條件，實現高效率加工。

>>>可根據分析結果變更加工條件。

Machining Navi根據話筒收集的振紋聲音將多個最佳主軸轉速候補值顯示在畫面上。

然后通過摸變更到所顯示的最佳主軸轉速，便可快捷地確認其效果。

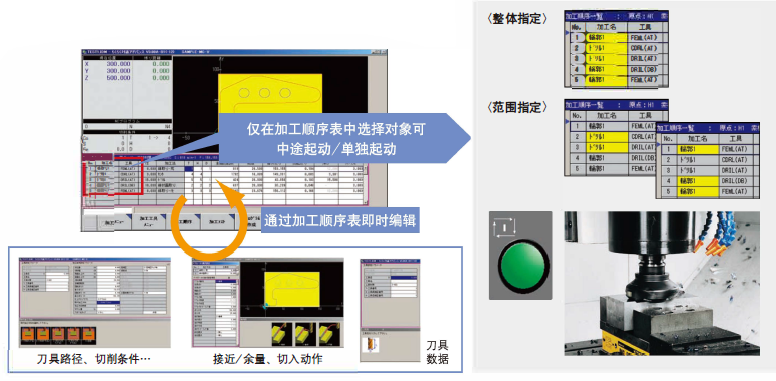

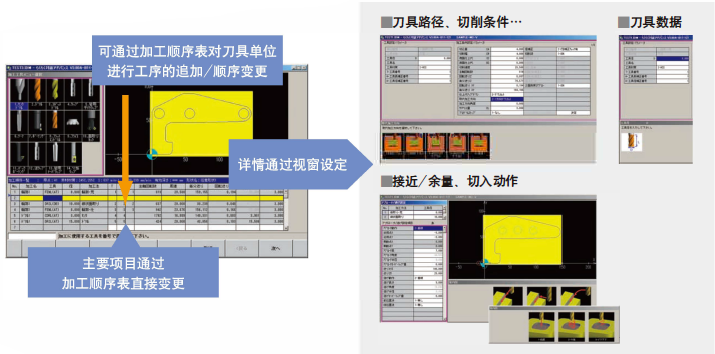

對話型操作功能

》>>簡單編程

可在加工順序表中進行加工工序的新追加、修改。

按刀具單位任意設定每1個工序，可通過高度自由的編輯功能應用該技巧。

新追加時自動設定推薦值。

通過簡單操作的第一個工件加工功能

通過加工順序表可直接運轉。

一旦發現問題可馬上修正、立即確認，提高了第一個工件加工的速度。

機械規格

機型		單位	GENOS M460-VE	GENOS M560-V
行程	X軸（滑鞍左／右）	mm	762	1,050
	Y軸（工作臺前／后）	mm	460	560
	Z軸（主軸頭上／下）	mm	460
	工作臺表面至主軸端面	mm	150~610
工作臺	工作臺尺寸	mm	1,000X460	1,300 X 560
	地面至工作臺上面的距離	mm	800
	最大承載重量	kg	700	900
主軸	主軸轉速	min-1	8,000 (12,000)
	主軸變速檔數		無級變速
	錐孔		7/24 錐度No.40
	軸承內徑	mm	φ70
進給速度	快速進給速度IX·Y·ZI	m/min	X·Y: 42, Z:32
	切削進給速度IX·Y·ZI	m/min	X·Y.Z:32
精度（大限組裝廠內容許值1	定位精度	m/min	0.006mm (ISO 230-2 : 2006)
電機	主軸電機(10分／連續）	kw	11/7.5 (22/18.5)
	進給軸電機IX·Y·ZI	kw	X·Y.Z:4.0
ATC	刀柄型式		MASBT40
	拉釘型式		MAS2
	刀庫容量	把	20 (32)
	刀具最大直徑（有鄰接刀具時）	mm	φ90
	刀具最大直徑（無鄰接刀具時）	mm	φ125
	刀具最大長度	mm	300
	刀具最大重量	kg	8
	刀具最大力矩	N·m	7.8[8kgx100mm]
	刀具選擇方式		隨機選擇
機床尺寸	高度	mm	2,746
	占地尺寸寬X長	mm	2,200X2,805	2,510X3,100
	重量	kg	6,300	7,500
控制裝置			OSP-P200MA

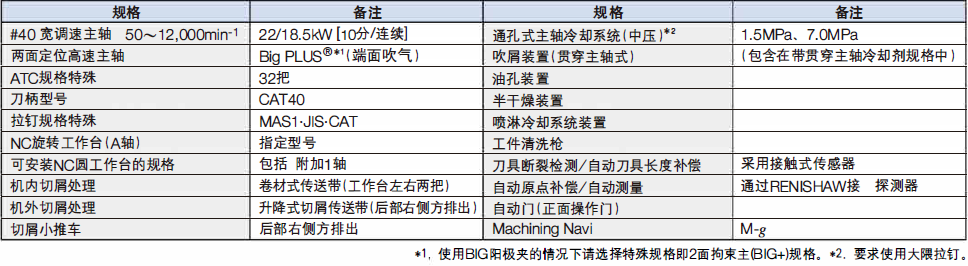

標準規格*標準附件

項目	備注
主軸轉速 50-8,000min-1	7/24錐度No.40、11/7.5kW(10分／連續）
快速進給速度X, Y:42m／分， Z:32m／分
主軸頭冷卻裝置	潤滑油調節器
空氣濾清器（過濾器）	含注油器和調節器
主軸油霧帶潤滑系統
主軸熱位移控制ITAS-SI
環境熱位移控制ITAS-C)
ATC刀具更換裝置	20個刀庫
ATC7J庫擋板
刀具松開組件
切削液供給系統＊ 1	M460-VE:切削液箱190LI有效100L)、250W泵 M560-V ·切削液箱230L（有效120LI、250W泵
切削液噴嘴	柔性噴嘴 5個
切屑沖流系統＊ 1	工作臺左右
切屑托盤＊	M460-VE:有效60L M560-V ·有效69L
ATC吹氣裝置
吹屑裝置	噴嘴式
基礎座（帶起重螺栓I	8個
3色狀態指示燈	型式CILED信號燈｝
工作照明燈	熒光燈
整體式護罩	帶頂蓋
錐孔清潔棒
操作用工具
工具箱
彩色液晶顯示器的操作面板
脈沖手輪
