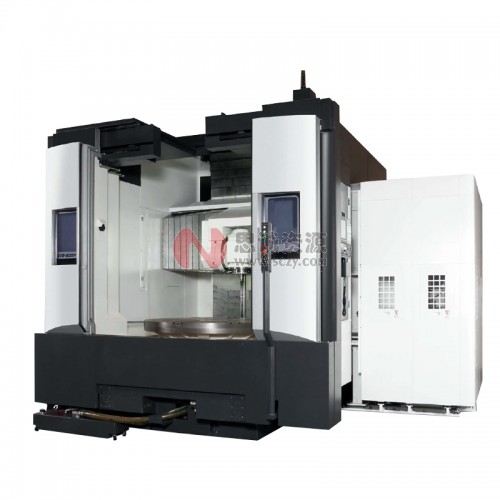

自營日本大隈_OKUMA立式5軸復合加工中心VTM-1200YB/VTM-2000YB

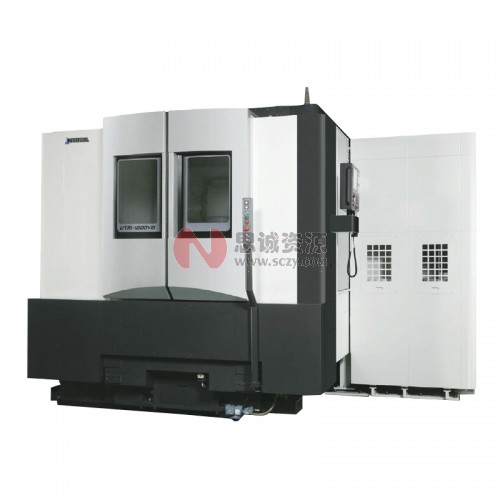

立式5軸復合加工中心VTM-1200YB/VTM-2000YB

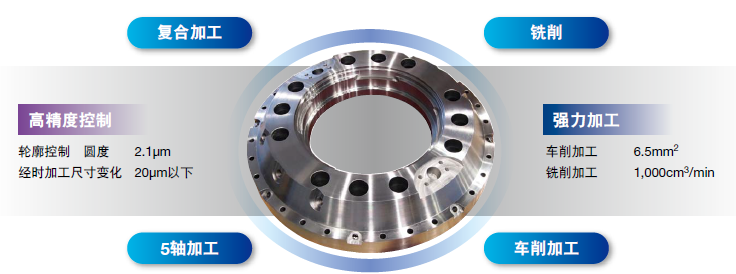

開創大型高精度5軸聯動，

真正的工序集約機床

可瞬間完成從車削加工到傾斜面復合加工

各種形狀的5軸控制和加工能力。

有效整合實現高精度5軸加工的先進技術，

為飛機、能源工業等大型復雜形狀零部件生產帶來革新。

支持強力復合加工和高精度5軸聯動加工的真正的工序集約機床

提高大徑和復雜零部件的加工效率

提高新型材料和難切削材料的加工效率

有效利用工廠空間

(無半成品材料、免工序間的材料轉移、機床空間僅占1臺份)

改善加工條件，縮短加工時間

(在不發生干涉的角度實現刀具長度優化，進而達到提高剛性的目的)

●提高加工精度(一次裝卡消除安裝誤差)

●縮短更換工序的時間

●削減成本(減少工裝數量、降低刀具成本、1人多臺操作、提高運轉率)

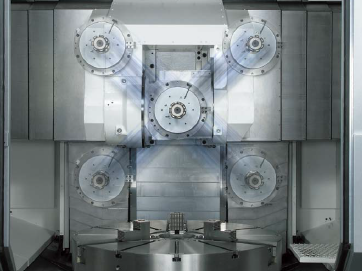

同時5軸加工:B軸NC控制 (特殊規格)

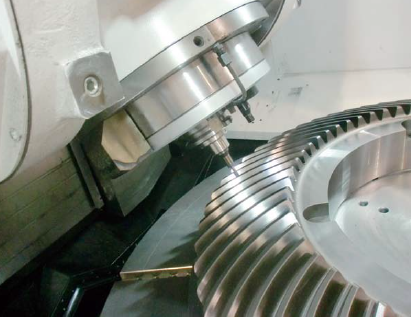

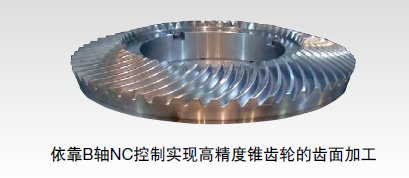

大型螺旋錐齒輪的加工工序集約

該復合加工機實現了包含高價專用機在內的3種機型加工工序的集約。不但有效降低了設備成本，節省了安裝空間，還大幅縮短了生產周期。同時，依靠5軸聯動控制(B軸NC)和高精度C軸，實現高精度加工。

主要規格

B軸NC控制

高精度C軸

Super (-NURBS 高速輪廓加工功能)

比車床、加工中心實力更加強大支持難切削材料加工的高加工能力

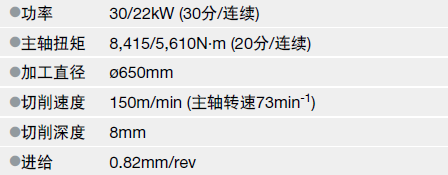

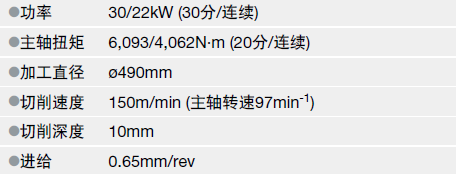

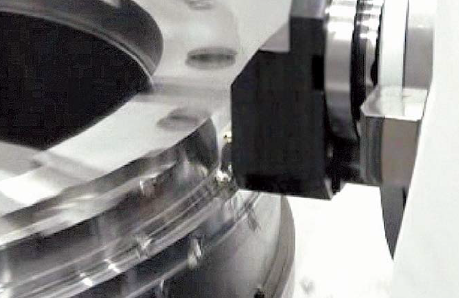

車削加工示例

6.5mm2 (S45C)

VTM-1200YB

VTM-2000YB

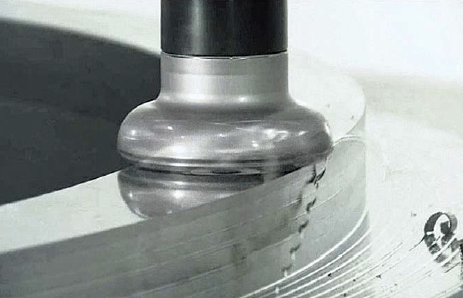

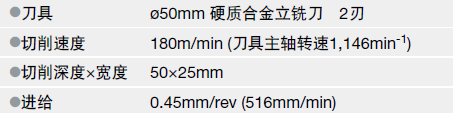

銑削加工示例

1,000cm3/min (S45C)

VTM-1200YB / VTM-2000YB

銑削加工切削量:1,000cm3/min (S45C)

立銑刀加工切削量:645cm3/min (S45C)

鉆削加工切削量:707cm3/min (S45C)

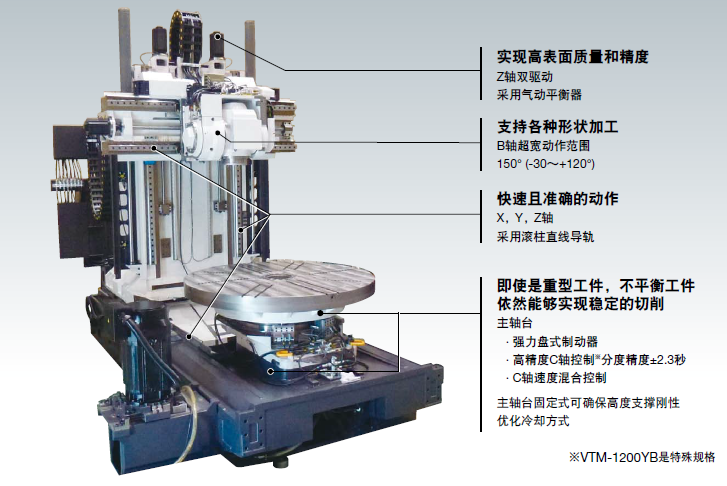

優異的主機結構發揮高性能

實現穩定加工的高剛性結構

■有效抵抗扭曲、彎曲的一體式結構的立柱

■高剛性主軸臺固定式

●支持不平衡工件加工的主軸結構

●主軸軸承：

VTM-1200YB　?260mm

VTM-2000YB　?200mm＋推力軸承?650mm

承載重量： VTM-1200YB　3,000kg (包括卡盤)

特殊規格 5,000kg

VTM-2000YB　10,000kg (不包括工作臺)

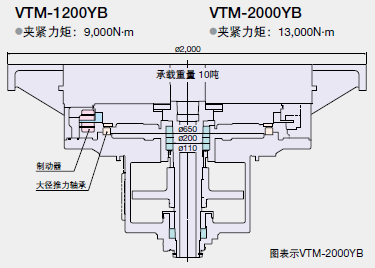

充分發揮銑削加工能力的

高剛性C軸夾具

主軸附近配置了強大的盤式制動器，銑削過程中牢固地固定了工件。

高速動作

■進給軸高速化  32m/min (X、Y、Z軸全部采用)

■ATC時間縮短(C-C) 12.5sec

■B軸分度時間縮短  2.4sec/90°

其操作可實現高作業效率

機內切屑護罩

機內切屑防護罩的形狀、傾斜角度經優化設計

用大流量清洗用冷卻液，可以進行高效沖洗

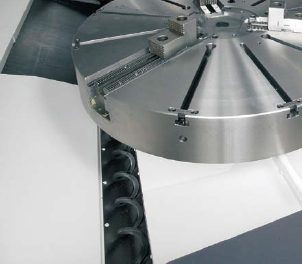

■排屑器(特殊規格)

●強制排出切屑

自動化(APC等)規格時可以實現長時間無人運轉

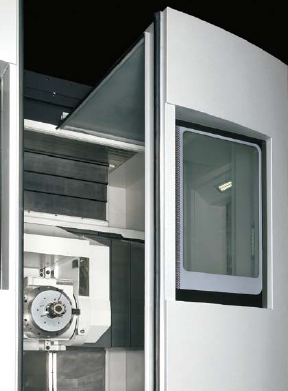

■機內、頂蓋

●與切削空間完全分離，可以對應超高壓冷卻液

●主軸正上方開口，通過吊車裝卸工件十分簡單

液壓卡盤

(VTM-1200YB、特殊規格)

機內作業踏板

5軸加工當中，穩定的高加工精度

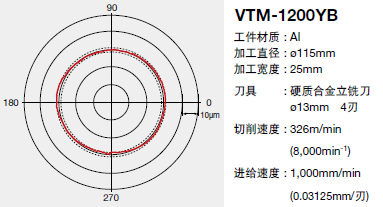

圓度切削 (X?Y平面)

圓度  2.1μm(VTM-1200YB 實測值)

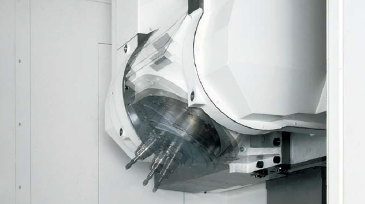

B軸控制

標準 :0.001°分度

特殊規格 :NC-B軸 (五軸聯動控制)

機床規格
