三維激光掃描儀的精確對齊是確保高質量掃描結果的關鍵步驟。正確的對齊不僅能提高掃描精度，還能延長設備使用壽命，減少數據后處理的工作量。本文將為您詳細解析三維激光掃描儀的對齊方法，幫助您掌握實現高精度掃描的關鍵技巧。
一、三維激光掃描儀對齊的重要性
1. 精度保證：正確對齊確保激光束準確擊中目標物體，minimizing誤差。
2. 數據質量：良好的對齊可以提高點云數據的密度和均勻性，減少噪點和遮擋問題。
3. 效率提升：準確對齊可以減少重復掃描的需求，節省現場工作時間。
4. 設備保護：正確對齊可以防止激光器和其他光學元件過度磨損，延長設備壽命。
二、三維激光掃描儀對齊的前期準備
在進行對齊操作之前，需要做好以下準備工作：
1. 環境評估：選擇一個穩定、無振動的平臺，避免陽光直射和強烈的環境光干擾。理想的環境溫度應在20-25°C范圍內，相對濕度控制在40%-60%。
2. 設備檢查：確保三維激光掃描儀的各個部件完好無損，光學窗口清潔無塵。檢查電源和數據線連接是否牢固。

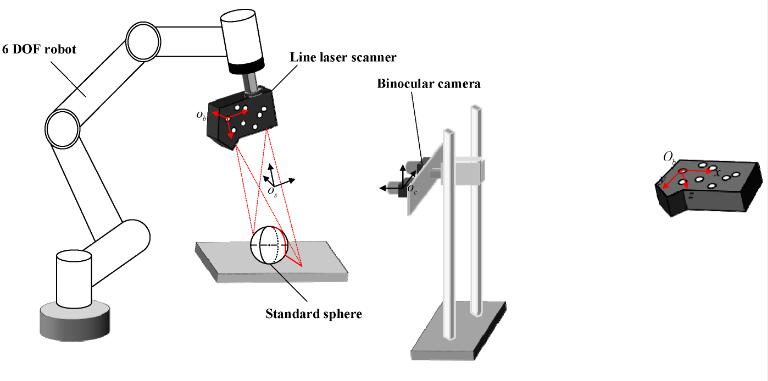

3. 標定工具準備：準備高精度的標定板或球體，通常使用直徑為100-200mm的標準白色球體或帶有特定圖案的標定板。
4. 軟件更新：確保使用最新版本的掃描儀控制軟件，以獲得最佳的對齊算法支持。
三、三維激光掃描儀對齊的步驟詳解
對齊過程通常包括以下幾個關鍵步驟：
1. 水平調整：
- 使用內置或外置的電子水平儀確保掃描儀底座水平。
- 調節三腳架或支撐平臺，直到氣泡位于水平儀的中心位置。
- 精確的水平調整誤差應控制在±0.1°以內。
2. 垂直軸校準：
- 在掃描儀周圍等距離放置至少3個標定球。
- 進行360°旋轉掃描，檢查每個標定球在不同角度的位置偏差。
- 如果發現偏差，根據軟件指導調整垂直軸直到偏差最小化。
3. 距離校準：
- 在已知精確距離處放置標定板。
- 進行多次測距，比較測量值與實際值的差異。
- 根據差異調整距離參數，直到誤差在允許范圍內（通常<1mm/100m）。
4. 角度校準：
- 使用角度校準器或精密角尺。
- 在不同角度進行掃描，比對測量角度與實際角度。
- 調整角度編碼器參數，minimize角度誤差。
5. 零點設置：
- 選擇一個參考點作為坐標系原點。
- 使用軟件設置該點為(0, 0, 0)坐標。
- 驗證其他已知點的坐標是否正確。
四、高級對齊技術
對于要求更高精度的應用，可以考慮以下高級對齊技術：
1. 多站點配準：
- 在重疊區域放置至少3個共同可見的標靶。
- 使用軟件的自動配準功能將多個掃描站點的數據拼接。
- 檢查配準誤差，通常應控制在5mm以內。
2. 實時動態校準：
- 某些高端掃描儀配備了實時動態校準系統。
- 系統能夠實時監測和補償環境因素（如溫度變化）導致的誤差。
- 動態校準可以將誤差控制在亞毫米級。
3. 光束質量優化：
- 使用波前傳感器檢測激光光束的質量。
- 通過調整光學元件optimizing光束的M2因子。
- 目標是使M2值盡可能接近1，典型值應小于1.3。
五、對齊后的驗證與維護
完成對齊后，需要進行驗證和定期維護：
1. 精度驗證：
- 掃描已知尺寸的標準物體（如量塊或球體）。
- 比較掃描結果與標準值，確保誤差在設備規格范圍內。
- 對于高精度應用，可使用激光干涉儀進行驗證。
2. 定期檢查：
- 建立定期檢查計劃，通常每周或每月進行一次快速檢查。
- 檢查項目包括水平度、距離精度和角度精度。
- 記錄檢查結果，分析長期趨勢。
3. 環境監控：
- 安裝溫度和濕度傳感器，監控掃描環境。
- 如果環境參數超出允許范圍，考慮重新校準。
以下是您可能還關注的問題與解答：
Q：三維激光掃描儀對齊不當會造成哪些具體問題？
A：對齊不當可能導致以下問題：1）點云數據存在系統性偏差，影響測量精度；2）掃描結果出現"鬼影"或重影，特別是在邊緣和細節部分；3）點云密度不均勻，某些區域可能出現數據空洞；4）多站點數據拼接困難，拼接誤差大；5）激光器和光學元件加速磨損，縮短設備壽命。因此，精確對齊對于獲得高質量的掃描結果至關重要。
Q：三維激光掃描儀的對齊頻率應該如何確定？
A：對齊頻率取決于多個因素：1）使用頻率：高頻率使用的設備可能需要每周或每月對齊一次；2）環境條件：如果在惡劣環境（如高溫、高濕、多塵）中使用，可能需要更頻繁的對齊；3）設備穩定性：高端設備通常穩定性更好，可以延長對齊間隔；4）精度要求：對于要求亞毫米級精度的應用，建議每次重要測量前都進行檢查和對齊。一般而言，建議至少每3-6個月進行一次全面對齊，并在每次重要測量前進行快速檢查。
Q：是否有自動化的三維激光掃描儀對齊系統？
A：是的，隨著技術發展，部分高端三維激光掃描儀已經配備了自動化對齊系統。這些系統通常包括：1）自動水平調整裝置，使用伺服電機和高精度傾角傳感器；2）內置標定球和自動標定程序，可以在幾分鐘內完成基本對齊；3）實時溫度補償系統，自動調整參數以抵消溫度變化的影響；4）智能軟件算法，能夠分析掃描數據并提出對齊建議。雖然這些自動化系統可以大大簡化對齊過程，提高效率，但對于高精度應用，仍然建議定期進行人工檢查和微調。
正確對齊三維激光掃描儀是一項需要專業知識和經驗的技術操作。通過遵循本文詳述的步驟和技巧，您可以顯著提高掃描的精度和可靠性。記住，對齊不是一次性的工作，而是需要持續關注和維護的過程。定期的檢查和調整將確保您的三維激光掃描儀始終保持最佳性能狀態，為您的項目提供最高質量的數據支持。無論您是在工業測量、建筑測繪還是文物保護領域使用三維激光掃描技術，掌握這些對齊技巧都將幫助您在激烈的競爭中脫穎而出，交付卓越的成果。
