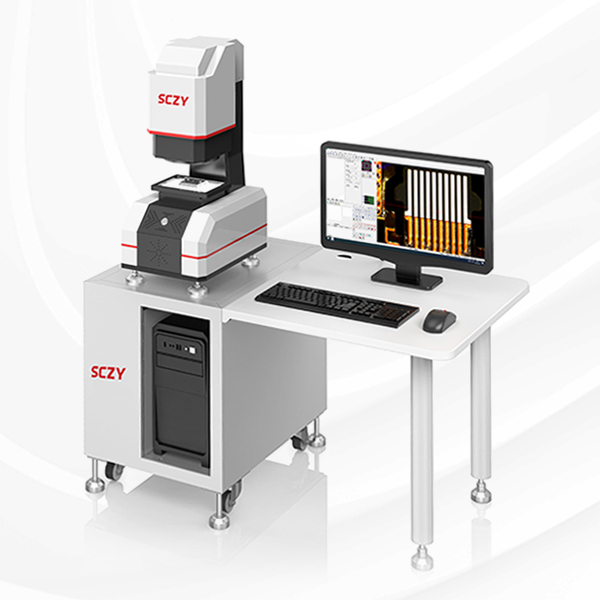

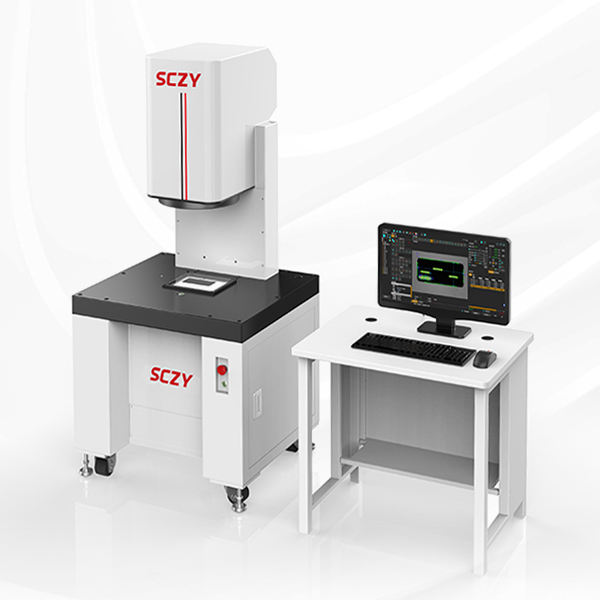

自營SCZY思誠資源 SC系列閃測儀 多工件一鍵影像閃測儀

SC系列一鍵閃測儀

一、設備原理及用途

　　SC大視場光學測量儀器是一款具有多工件一鍵閃測、測量效率高、工件任意擺放、高度智能化與自動化等特點，相比傳統檢測儀器檢測效率提高3-10倍。設備由大視場遠心光學系統、輪廓及表面光源、千萬級高清攝像數字相機、多種幾何運算計量測量軟件、專用計算機組成。

　　解決傳統測量儀器如投影儀、影像測量儀、工具顯微鏡、輪廓儀、游標卡尺、千分尺等檢測在測量時面臨諸多問題，如：測量對象的定位、原點定位費時，批量測量操作時間長，不同測量人員導致測量結果不同，數據統計管理繁雜等。

　　測量只需2 步就可以完成，將試樣放到試樣臺上（測量視場范圍內），點擊測量按鈕，測量結果瞬間得出結果,是一款專為生產車間精細特征的大批量小零件而設計的一鍵式光學測量系統

二、基本參數

三、主要配置清單

四、軟件測量功能

1、 測量功能

1）輪廓量測工具：點、線、圓、圓弧一鍵掃描提取邊緣點、多段提取邊緣點、圓形提取邊緣點、橢圓提取、框選提取輪廓線、聚焦點、最近點等。

2）幾何量測：中心、角度、距、線寬、孔位、孔徑、孔數、孔到孔的距離、孔到邊的距離、弧線中心到孔的距離、弧線中心到邊的距離、弧線高點到弧線高點的距離、交叉點到交叉點的距離等。

3）構建特征：軟件提供點、線、圓、弧、平面和極點等元素，用于輔助測量如交點、中心點、極值點、端點、兩點連線、平行線、垂線、切線、平分線、中心線、線段融合、半徑畫圓、三線內切圓、兩線半徑內切圓等。

4）形位公差：直線度、真圓度、輪廓度、位置度、平行度、對稱度、垂直度、同心度、平行度等形位公差評定。

5）智能坐標系：具有坐標系建立、坐標系調用、工件多坐標系建立、自定義坐標系、坐標系平移、坐標系旋轉、手工調整坐標系等。

6）行業專用測量工具:通用行業的產品測量模板,如螺紋、齒輪、橡膠圈。

7）公差設定:支持公差批量設置、比例等級劃分、顏色自定義管理。

8）標注功能：半徑標注,直徑標注,角度標注,線性標注,對齊標注,文字標注,坐標標注；

9）自動分析結果，并顯示NG/OK 同時可保存試樣分析結果；

2、 數據輸出功能

1）可輸出Excel 報表,支持自定義模板。

2）支持函數表達式計算輸出。

3）自動分析結果，并顯示NG/OK 同時可保存試樣分析結果。

4） 支持定制MES數據對接。

5） 支持二維碼、條碼識別存儲;

6） 支持按時間或文件保存方式進行自動報表輸出

3、智能編程及測量功能

1）具備CAD圖紙導入編程功能。

2）智能識別工件調用測量程序功能。

3）工件多測量面自動識別測量功能。

五、培訓與驗收

1、培訓

1）參加培訓的人員應具備計量基礎知識和計算機基本操作常識。

2）供方在客戶現場負責對用戶操作人員進行設備系統理論、實際操作和常規保養的基本培訓。完成培訓后做現場考核，合格后方可操作設備。

3）時間：1~2個工作日.

4）參加人數：≤3人。

2、驗收

1）現場開箱后，核對設備的型號、配件的規格數量；確認外觀有無劃傷或掉漆；確認各部件有無損壞或異常。

2）使用思誠資源儀器專用玻璃標準器進行設備的校準，確認儀器符合技術協議的要求。

3）驗收標準參照現行國家（或行業）標準以及本技術協議為準。

4）驗收合格后，供方和需方簽訂《產品驗收報告》。

六、售后服務

1、思誠資源儀器承諾所提供給客戶的產品質量保證期為12個月，自交付之日起計算。

2、供方在接到故障信息后，3小時內回應，包括電話、通訊聊天軟件、傳真、郵件等方式進行遠程指導用戶排除故障。若故障仍不能排除，供方將在72小時內進行售后上門服務。

3、旨在為客戶提供及時優質的服務，用戶在設備發生故障時應及時詳細地提供故障相關信息。

4、質保期內，實行“三包”，設備在正常使用過程中出現產品質量問題，客戶有權要求供方免費維修及更換，易損易耗件（載物臺玻璃）除外，當設備需要升級時免費升級。若設備屬于人為損壞、非產品質量問題、自然災害等不可抗力造成的損害，則不在保修范圍內，思誠資源儀器也應及時提供售后服務，但客戶需承擔供方人員差旅費與材料維修費用。

5、設備屬于精密測量儀器，對使用環境和安裝有嚴格要求，為確保設備的正常使用，質保期內未經供方允許，客戶不得擅自進行設備的搬遷、拆解和改裝，因客戶以上行為而造成的一切不良后果，將由客戶自行承擔。

6、質保期外，思誠資源儀器負責提供長期優惠的有償服務和技術支持。
