自營TOLTEC 250倍TTC帶輔助光源影像測量儀

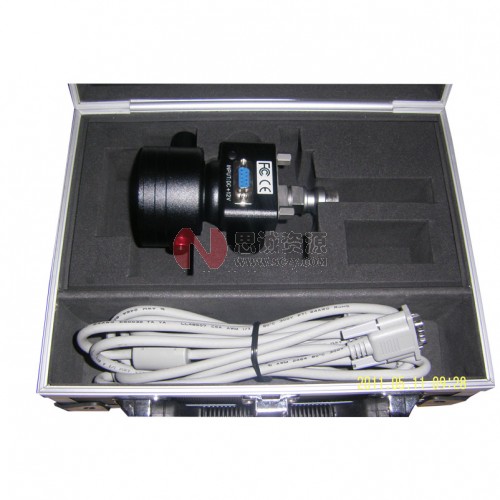

TOLTEC 250倍TTC影像測量儀

提供您解決不便及浪費的方法
TTC250LS-40D|TTC250LS-65D|臺灣TOLTEC影像測量儀(250倍)真像科技身為地球公民的一份子，除了提供一個解決浪費的方法，也努力為地球的生態平衡盡上一份心力。TTC影像測量儀通過歐盟RoHS降低對人類健康及自然環境的傷害，保護我們賴以為生的這片土地。

影像測量儀創新概念

一種在加工機械上檢測的裝置，無需將工件取下，可直接進行機上檢測，藉由TTC影像顯微量測器，幫助您落實制造人員之自我檢查。

影像測量儀產品特色

〉精確─直接在機上量測，不需移動工件，減少誤差
〉快速─制造人員馬上可以得到數據并且立即修正
〉提高生產效率─大幅降低失敗率并且縮短制程時間
〉容易操作─簡易的操作使現場工作人員可快速的上手
〉應用于不同的機臺─適用于各類型機具并可依機臺作不同的量測應用
〉精減成本─省下購買昂貴機器的費用，直接升級既有的設備
〉耐用─質量穩定耐用度高，節省維修的費用及時間
〉技術支持─完備的產品售后服務并依可客戶需要提供解決方案

影像測量儀倍率
依您的狀況使用不同倍率的鏡頭，使您的工作達到最大效率

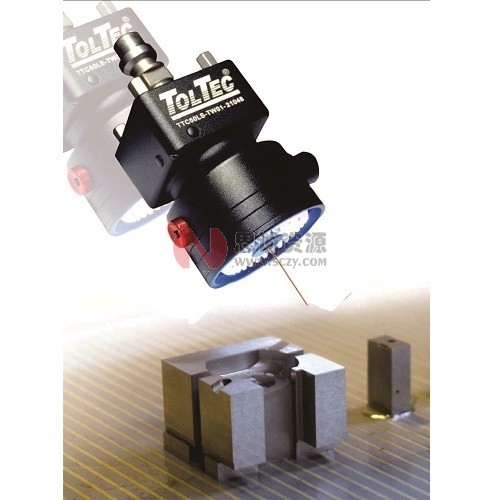

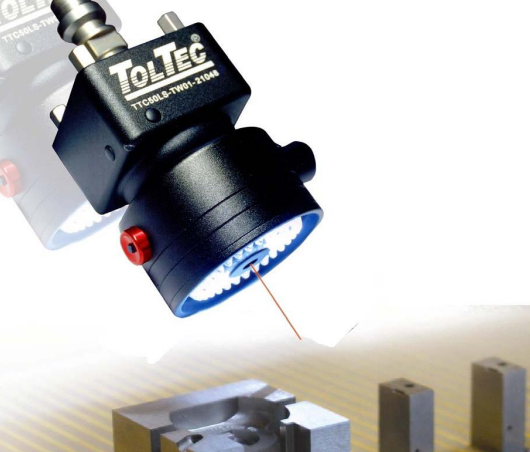

影像測量儀輔助光源

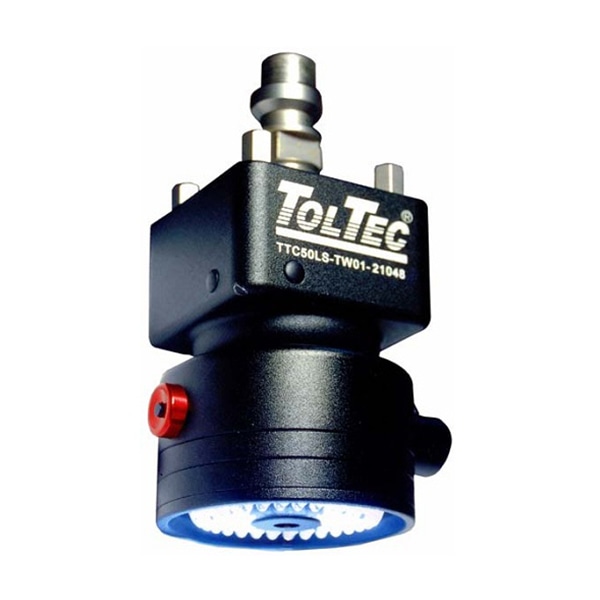

鏡頭的輔助光有兩個來源：一是同軸光，另一為環形光同軸光─紅光，位在鏡頭中央。有兩大特色，一是簡化量測目標搜尋，使量測目標可以更精確容易的掌握。二是此光源與環形光相互調整可以強化量測目標的清晰度，使量測判斷更準確 環形光─白光，以環形排列在鏡頭周圍，當進行測量時可以提供充足的光源，使量測結果可以更精準.

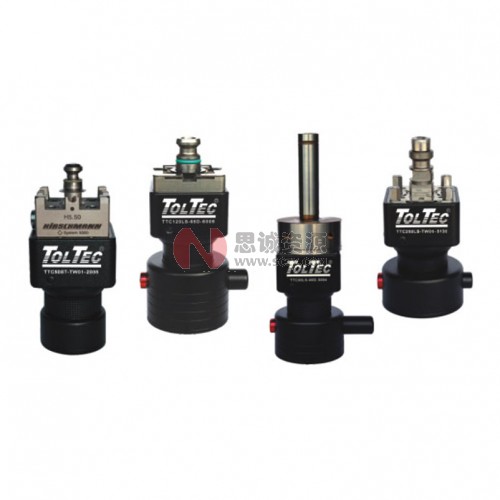

影像測量儀夾具

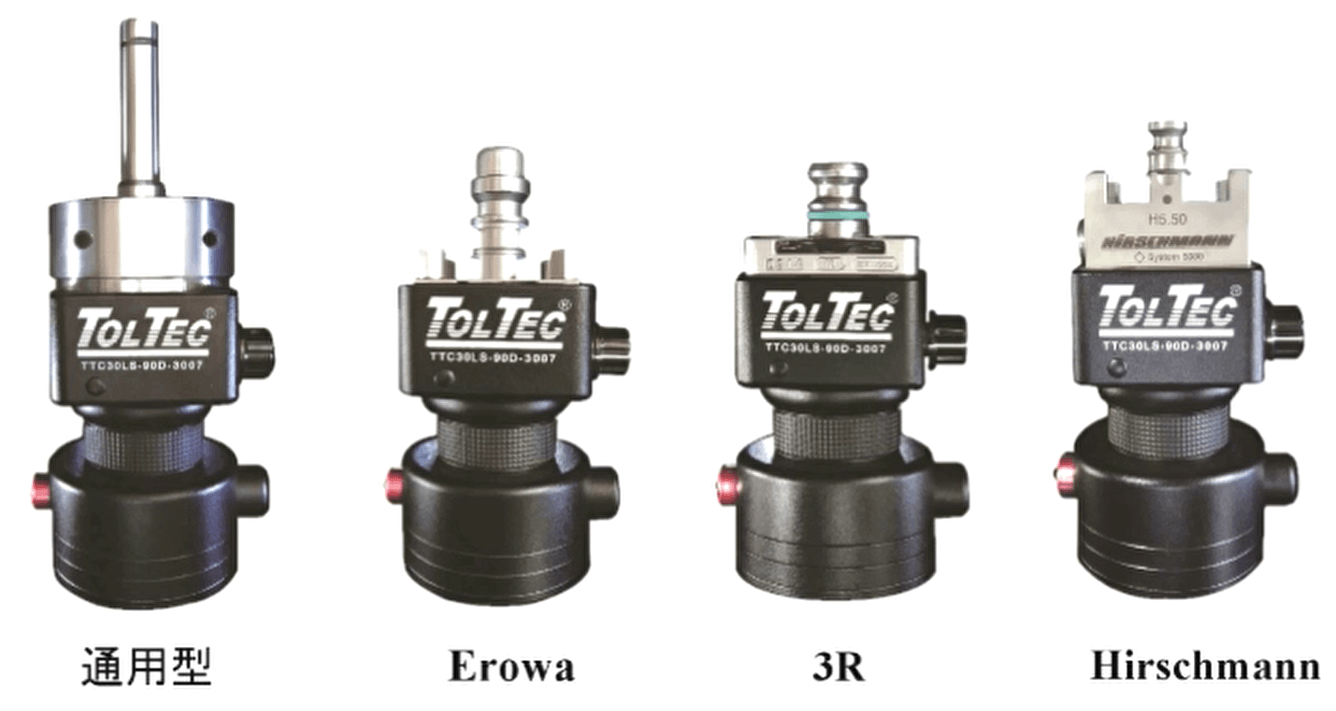

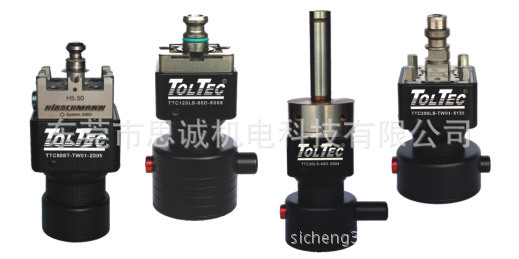

標準型有3R, Erowa, Hirschmann 及通用型的夾具，也可依客戶設備需要設計

TTC影像測量儀適用下類型機臺
■ CNC放電加工機
■ CNC高速加工機
■ 線切割機
■ CNC車床
■ 傳統放電加工機
■ 傳統銑床
■ 專用機
■ 磨床

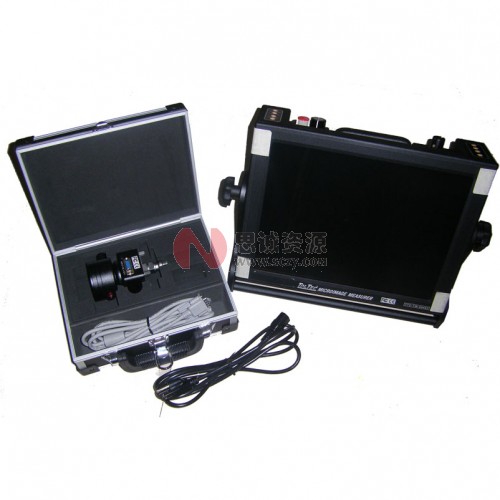

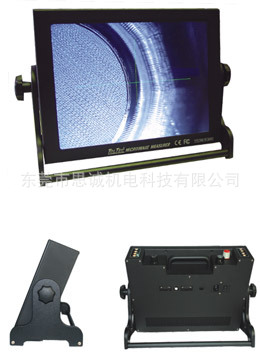

TTC-LCD-15影像測量儀專用屏幕

分辨率:1024×768
15吋屏幕提供清楚的顯微測量影像
影像測量儀 手提式屏幕可自由移動至使用地點，穩定平衡的底座設計可避免不小心的跌落而造成的損傷可直接于屏幕控制板調整鏡頭的光源及選擇量測的模式。
影像測量儀屏幕十字線有七種顏色，可依背景影像選擇使用最佳的顏色，方使肉眼的測量。

TTC影像測量儀通用夾具轉接頭

夾具轉接頭，即可輕易的將 EROWA、3R 或 HIRSCHMANN 夾具轉換成通用型夾具，可再搭配 MB 80 一起使用，以擴充使用范圍。

影像測量儀MB 80磁力通用夾具

影像測量儀MB 80可應用在無法使用夾具的機器上，因其磁力特性，可以穩固的附著在平整干凈的金屬面上。

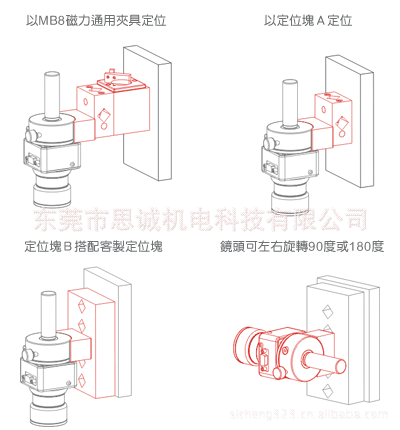

影像測量儀MB 80依機臺需要可調整其應用方式，請參考以下圖標范例。

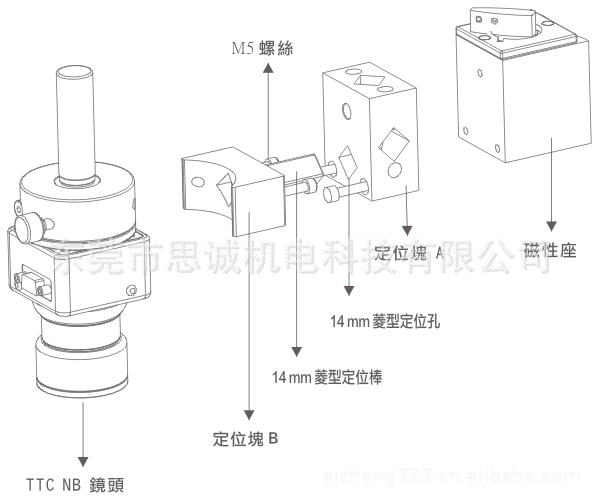

影像測量儀TTC NB鏡頭與 MB80 分解圖

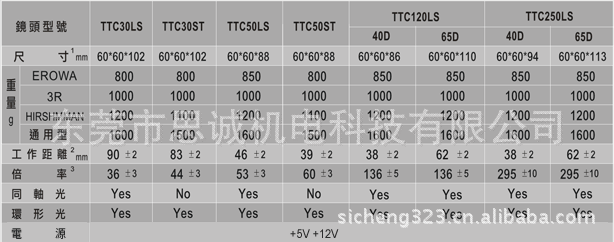

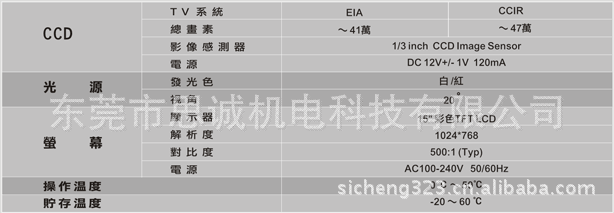

TTC影像測量儀產品規格

1, 尺寸:長×寬×高，僅為鏡頭本體的尺寸，不含夾具。
2, 工作距離:表示由鏡頭前端至測量物表面距離。
3, 為鏡頭在15"屏幕顯示下的倍率。
