便攜式三坐標測量機是精密測量領域中一個重要的創新，它將高精度測量與靈活性完美結合。本文將深入探討便攜式三坐標測量機的精度范圍，以及影響其精度的各種因素，幫助您全面了解這種先進測量設備的性能特點。
一、便攜式三坐標測量機的精度范圍
1. 總體精度范圍：便攜式三坐標測量機的精度通常在0.025mm到0.1mm之間，具體取決于設備型號和測量條件。
2. 不同類型的精度表現：
- 關節臂式：典型精度為±0.025mm至±0.075mm
- 光學跟蹤式：典型精度為±0.025mm至±0.05mm
- 激光跟蹤儀：可達到±0.015mm的高精度
3. 精度指標：
- 單點重復性：通常可達±0.025mm
- 體積精度：在3m范圍內可達±0.05mm
- 長度測量精度：通常表示為L/X，如10μm+L/50（L為被測長度，單位為mm）
二、影響便攜式三坐標測量機精度的因素
1. 環境因素：
- 溫度：溫度變化會導致材料熱膨脹，影響測量精度。每攝氏度的溫度變化可能引起約1μm/m的誤差。
- 濕度：濕度變化可能導致某些材料變形，特別是對于復合材料工件。
- 振動：環境振動會影響測量穩定性，特別是對于高精度測量。
2. 操作因素：
- 操作技能：操作員的經驗和技巧對測量結果有顯著影響。
- 測量策略：點的選取、測量序列和重復測量次數會影響最終精度。

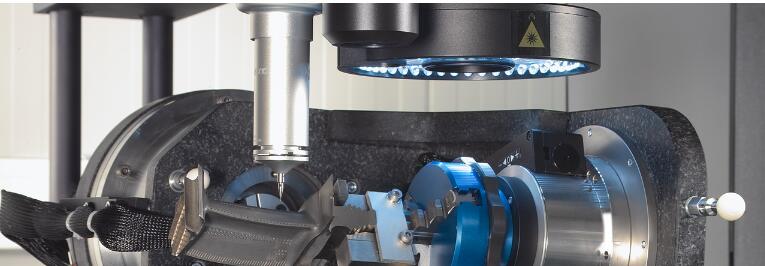

- 探頭選擇：不同類型和尺寸的探頭適用于不同的測量任務。
3. 設備因素：
- 機械結構：關節的精度、材料的穩定性等。
- 編碼器精度：高精度編碼器可以提供更準確的位置信息。
- 軟件算法：數據處理和誤差補償算法的先進性。
4. 工件因素：
- 表面狀況：粗糙度、反射率等會影響測量精度。
- 材料特性：不同材料的熱膨脹系數差異會影響測量結果。
- 幾何復雜度：復雜形狀可能增加測量難度和不確定性。
三、提高便攜式三坐標測量機精度的方法
1. 環境控制：
- 盡可能在恒溫環境下進行測量，理想溫度為20±1℃。
- 使用溫度補償技術，實時監測和調整測量數據。
- 采取防振措施，如使用防振臺或選擇低振動時段測量。
2. 操作優化：
- 定期培訓操作人員，提高測量技能。
- 制定標準化的測量流程和最佳實踐指南。
- 針對不同測量任務選擇合適的探頭和測量策略。
3. 設備維護：
- 定期校準設備，通常每6-12個月進行一次全面校準。
- 日常使用前進行簡單的精度檢查。
- 保持設備清潔，避免灰塵和污染物影響精度。
4. 軟件升級：
- 使用最新版本的測量軟件，獲取改進的算法和功能。
- 利用高級誤差補償技術，如幾何誤差補償和溫度補償。

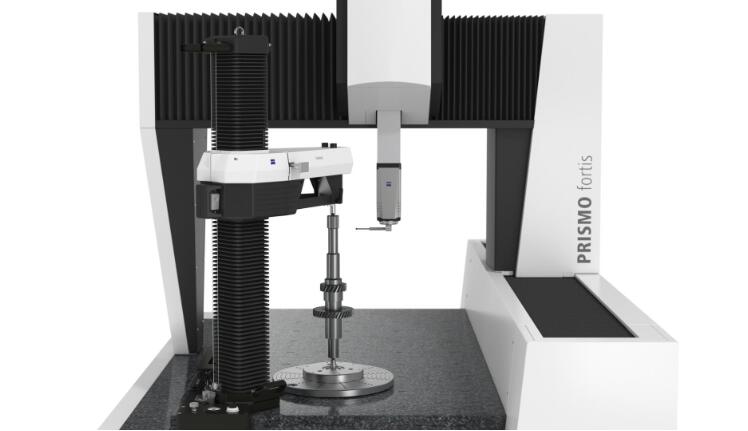

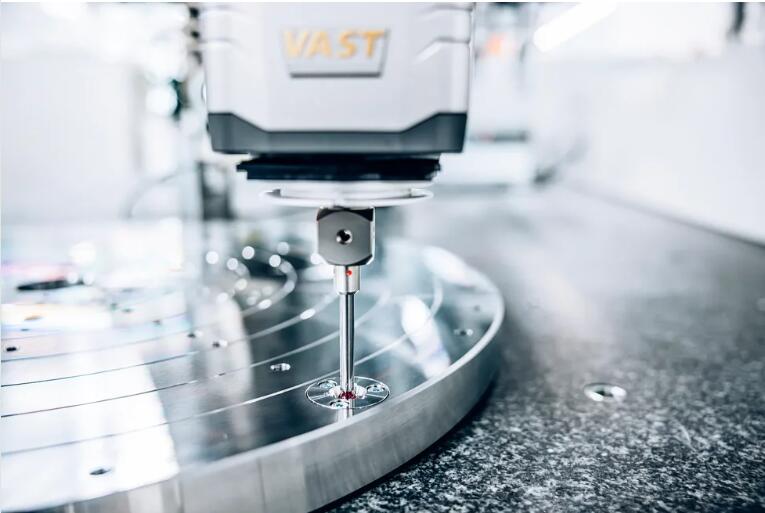

四、便攜式三坐標測量機精度與傳統CMM的比較
1. 精度水平：
- 傳統CMM：典型精度可達0.5μm-5μm
- 便攜式CMM：典型精度在25μm-100μm范圍
2. 適用范圍：
- 便攜式CMM適合現場測量和大型工件測量
- 傳統CMM更適合高精度、重復性測量任務
3. 靈活性：
- 便攜式CMM具有更高的機動性和適應性
- 傳統CMM提供更穩定的測量環境和更高的自動化程度
五、便攜式三坐標測量機在不同行業的精度應用
1. 航空航天：
- 大型機體結構的裝配檢測，精度要求通常在±0.1mm
- 渦輪葉片的輪廓測量，精度可達±0.05mm
2. 汽車制造：
- 車身面板的尺寸檢測，精度通常在±0.1mm-±0.2mm
- 發動機缸體的孔位測量，精度可達±0.03mm
3. 模具制造：
- 大型模具的型腔測量，精度要求可達±0.05mm
- 模具修配過程中的實時檢測，精度在±0.1mm左右
4. 重型機械：
- 大型齒輪的齒形檢測，精度可達±0.05mm
- 船舶推進器的葉片輪廓測量，精度在±0.1mm-±0.2mm范圍
以下是您可能還關注的問題與解答：
Q：便攜式三坐標測量機的精度如何隨測量范圍的增加而變化？
A：便攜式三坐標測量機的精度通常會隨測量范圍的增加而降低。這種關系通常表示為 L/X 的形式，其中 L 是被測長度（單位通常為毫米）。例如，一個精度表示為 15μm + L/50 的系統，在測量 1 米長度時的精度約為 ±0.035mm，而在測量 3 米長度時精度可能降至 ±0.075mm。這種精度變化主要是由于機械結構的累積誤差、溫度影響和操作因素等隨距離增加而放大。因此，在進行大范圍測量時，通常需要采取額外的精度保證措施，如多站點測量、環境補償等。
Q：便攜式三坐標測量機的精度與測量速度有何關系？
A：便攜式三坐標測量機的精度與測量速度通常存在反比關系。較快的測量速度可能導致精度降低，主要原因包括：1）慣性效應：快速移動可能導致測量臂或探頭產生微小振動；2）動態誤差：高速運動可能影響編碼器的讀數精度；3）數據采集率：過快的移動可能導致數據點密度不足；4）操作穩定性：高速操作增加了人為誤差的風險。因此，對于要求高精度的測量任務，通常建議采用較慢、更穩定的測量速度。一些先進的便攜式CMM系統會根據精度要求自動調節最優測量速度，平衡效率和精度需求。
Q：如何評估便攜式三坐標測量機的實際測量精度？
A：評估便攜式三坐標測量機的實際測量精度通常涉及以下步驟： 1）使用校準標準件：如高精度球、長度標準或步距塊，進行重復測量。 2）比對測量：將同一工件的測量結果與高精度固定式CMM的結果進行比對。 3）GR&R（Gage Repeatability and Reproducibility）研究：評估系統的重復性和再現性。 4）環境測試：在不同溫度、濕度條件下進行測量，評估環境影響。 5）多操作員測試：讓不同操作員測量同一工件，評估操作因素的影響。 6）長期穩定性測試：定期測量標準工件，觀察精度隨時間的變化。 7）ISO 10360標準測試：按照國際標準進行性能驗證。 通過這些方法的綜合應用，可以全面評估便攜式三坐標測量機在實際應用中的精度表現。
便攜式三坐標測量機的精度是一個復雜而動態的特性，受多種因素影響。雖然其精度通常不及傳統固定式CMM，但其靈活性和便攜性為許多應用場景帶來了革命性的變化。隨著技術的不斷進步，便攜式CMM的精度正在穩定的提高，同時保持其獨特的優勢。對于需要在現場進行高精度測量的用戶來說，了解便攜式CMM的精度特性、影響因素和優化方法至關重要。通過適當的選擇設備、精心控制環境、優化操作流程，便攜式三坐標測量機可以在各種工業應用中發揮重要作用，為質量控制和產品開發提供valuable支持。
