    接觸式對刀儀的基本原理是什么?從技術到應用一覽

    [原創內容] 發布于:2025-02-01 10:26:13 閱讀:30次 編輯:思誠市場部 核心內容:接觸式對刀儀原理

    接觸式對刀儀,作為一種常見的數控機床輔助設備,其基本原理看似簡單,卻蘊含著精密測量的精髓。本文將從接觸式對刀儀的技術原理出發,結合實際應用場景,深入淺出地講解其工作過程、特點及優勢,帶您全面了解接觸式對刀儀的奧秘。

    一、接觸式對刀儀的工作原理

    1、同學們,接觸式對刀儀的工作原理其實就像我們用尺子測量物體長度一樣,只不過它更加精密和自動化。接觸式對刀儀的核心在于“接觸”二字,它通過探頭與刀具的物理接觸,觸發信號,從而確定刀具的位置。

    2、讓我們來詳細了解一下這個過程:當對刀儀的測頭接觸到刀具時,會產生一個微小的位移,這個位移會被內部的精密傳感器捕捉到。傳感器將位移信號轉換成電信號,傳輸給數控系統。數控系統根據預設的參數,計算出刀具的實際位置,并進行相應的補償,確保加工精度。

    3、不同類型的接觸式對刀儀,其內部結構和傳感器類型可能有所不同,但基本原理都是一樣的。例如,有些對刀儀采用壓電式傳感器,利用壓電效應將壓力信號轉換成電信號;有些則采用光電式傳感器,通過光束的遮擋來檢測位移。

    二、接觸式對刀儀的技術參數

    1、了解了工作原理,我們再來看看接觸式對刀儀的一些關鍵技術參數。這些參數直接影響著對刀儀的性能和適用范圍。常見的參數包括:重復精度、測量范圍、響應速度、觸發力等。

    2、重復精度是指對刀儀在相同條件下多次測量同一刀具位置時,所得結果的一致性程度。重復精度越高,對刀儀的可靠性越好。一般來說,高精度對刀儀的重復精度可以達到微米級別,例如±2μm。

    3、測量范圍是指對刀儀能夠測量的刀具尺寸范圍。選擇對刀儀時,要根據實際加工需求選擇合適的測量范圍。觸發力是指測頭接觸刀具時所需的力,觸發力過大可能會損壞刀具,過小則可能無法觸發信號。通常,觸發力在幾牛頓到幾十牛頓之間,例如10N。

    三、接觸式對刀儀的應用

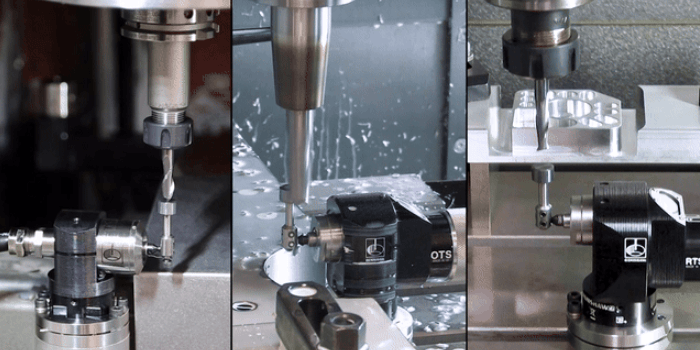

    1、接觸式對刀儀廣泛應用于各種數控機床,例如數控銑床、數控加工中心等。它可以幫助我們快速、準確地確定刀具的位置,提高加工效率和精度。在實際應用中,接觸式對刀儀主要用于以下幾個方面:

    2、刀具長度測量:通過對刀儀測量刀具的長度,可以將刀具長度信息輸入到數控系統中,用于刀具補償,確保加工尺寸的準確性。

    3、刀具直徑測量:有些接觸式對刀儀還可以測量刀具的直徑,方便進行刀具磨損補償。

    4、工件定位:利用對刀儀可以快速確定工件的坐標位置,方便進行程序編程和加工。

    四、接觸式對刀儀的優勢

    1、相比于其他類型的對刀儀,接觸式對刀儀具有以下優勢:精度高、操作簡單、價格相對較低、可靠性好等。

    2、這些優勢使得接觸式對刀儀成為數控加工中不可或缺的輔助設備。

    3、當然,接觸式對刀儀也有一些局限性,例如對刀具的形狀有一定的要求,不適用于測量形狀復雜的刀具。

    五、選擇合適的接觸式對刀儀

    1、選擇接觸式對刀儀時,需要根據實際加工需求考慮以下因素:精度要求、測量范圍、響應速度、觸發力、以及與數控系統的兼容性等。

    2、選擇合適的對刀儀可以有效提高加工效率和精度,降低生產成本。

    3、希望同學們通過本文的學習,對接觸式對刀儀有了更深入的了解。

    以下是您可能還關注的問題與解答:

    Q:接觸式對刀儀的精度受哪些因素影響?

    A:接觸式對刀儀的精度受很多因素影響,例如測頭形狀、觸發力、環境溫度、機床振動等。

    Q:如何正確使用接觸式對刀儀?

    A:使用前需要仔細閱讀說明書,了解操作步驟和注意事項。操作過程中要輕拿輕放,避免碰撞。

    Q:接觸式對刀儀需要定期維護嗎?

    A:是的,需要定期清潔測頭,檢查線路連接,以保證其正常工作。

    接觸式對刀儀是現代數控加工中重要的輔助設備,其高精度、易操作等特點,使其在工業生產中得到廣泛應用。希望本文能幫助您更好地理解和應用接觸式對刀儀,提升您的加工效率和產品質量。
