杠桿千分表的角度誤差

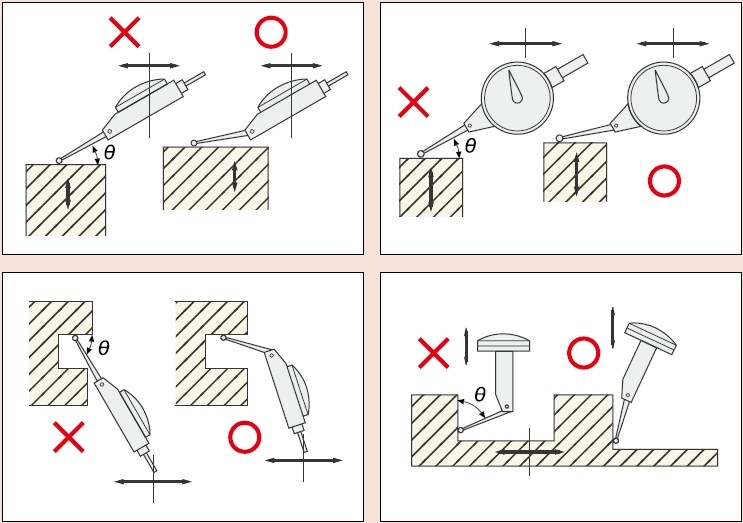

杠桿千分表會由于測針與測量面之間的角度而出現誤差。將測針抵住測量面時，應盡量減小圖上的角度θ。測量值會因?yàn)棣鹊闹刀煌０凑請D表根據θ的值對測量值進行補正。
〔 實際值 = 測量值×補正值 〕
杠桿千分表角度補正
角度 補正值
10° 0.98
20° 0.94
30° 0.87
40° 0.77
50° 0.64
60° 0.50
杠桿千分表補正例
杠桿千分表的讀數為0.002mm 時
θ＝ 10° 0.002mm × 0.98 ＝ 0.00196mm
θ＝ 20° 0.002mm × 0.94 ＝ 0.00188mm
θ＝ 30° 0.002mm × 0.87 ＝ 0.00174mm
使用漸開線測針測量，θ角度在30°之內無需補正。(可以按客戶的訂購制作)
