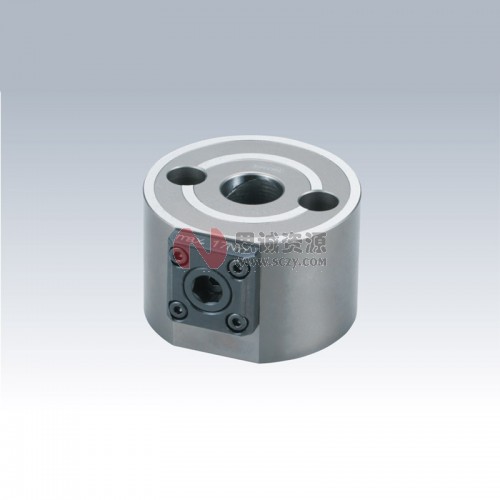

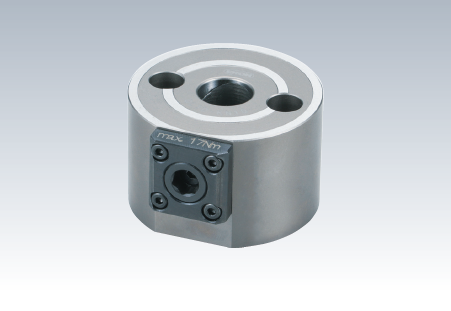

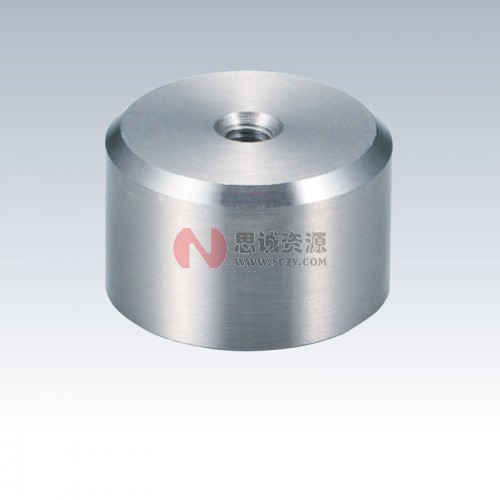

ER-046046 EROWA夾具 防屑罩?115
品牌：EROWA(愛路華)
型號：ER-046046
￥待詢價（提交訂單10分鐘內獲取專屬報價單）
材 質 SCM440 熱處理 淬火HRC55
特 點
?
?
●拉釘式的拉釘與氣壓，油壓式共用
●回避干涉，適用于一次裝夾5面加工

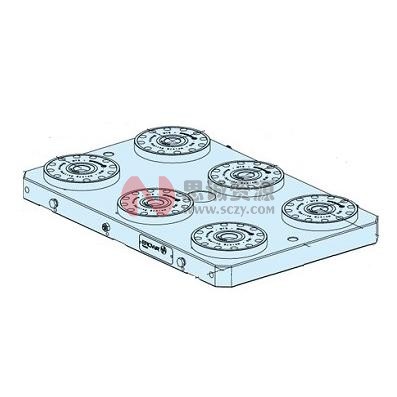

使用例

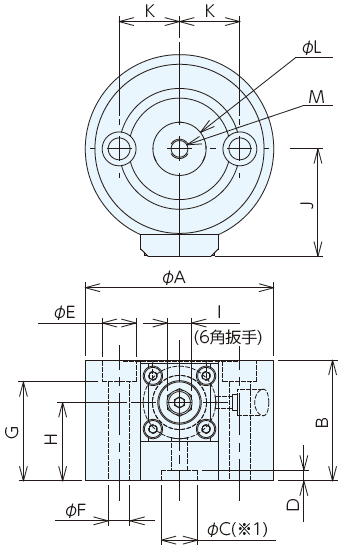

型號尺寸表
| 訂單號 | No. | A | B | C H6 | D +0.05 | E | F | G | H | I | J | K | L | M |
| ＊138069 | QLTD-KN10 | 78 | 50 | 16 | 7.5 | 14 | 9 | 41 | 32.5 | 10 | 44.5 | 25 | 22 | M8x1.25 |

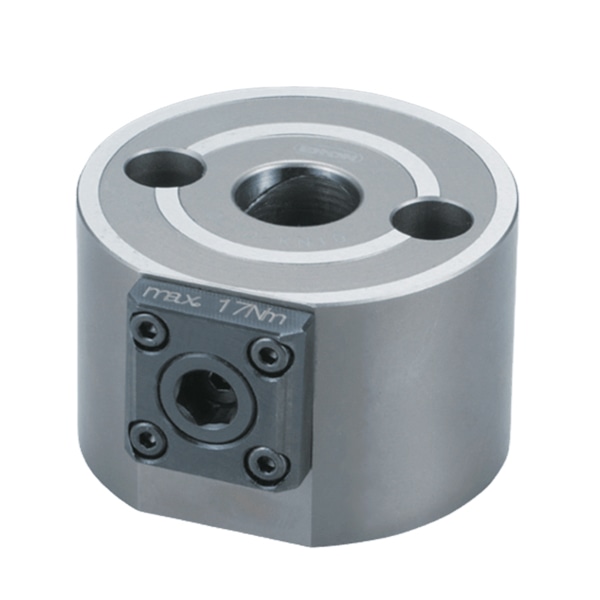

| No. | 扭矩 Nm | 夾緊力 kN | 重量 kg |
| QLTD-KN10 | 17 | 7 | 1.7 |

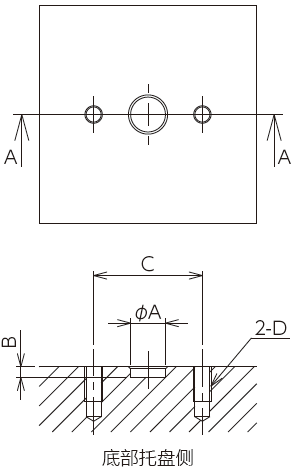

安裝加工尺寸
| No. | A | B | C | D |
| QLTD-KN10 | 16 | 5 | 50 | M8x1.25 |

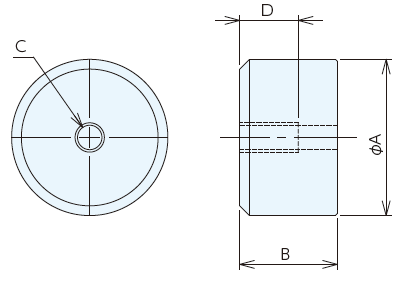

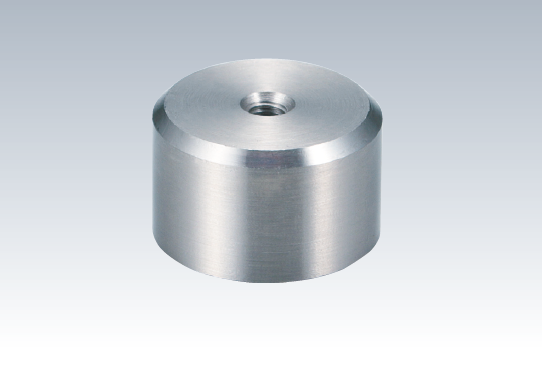

■定位釘
●拉釘式本體定位用
型號尺寸表
| 訂單號 | No. | 適用機型 | Ａg6 | B | C | D | 重量ｇ |
| ＊141108 | PKR16010 | QLTD-KN10 | 16 | 10 | M3x0.5 | 6 | 15 |

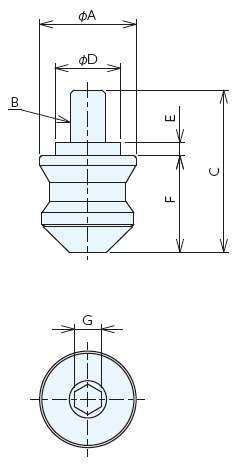

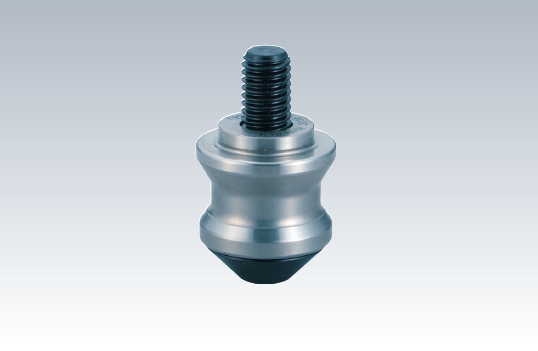

■拉釘式QLOCK拉釘側
●與工件組裝
型號尺寸表
| 訂單號 | No. | 適用機型 | A | B | C | D | E | F | G | 重量g |
| ＊136936 | QLK10RPB | KS10.3,KS10.2 | 22 | M 8×1.25 | 37 | 15 | 3 | 22 | 6 | 60 |
安裝加工尺寸
| No. | A | B | C | D |
| QLK10RPB | 15 | 3.5 | 13 | M 8×P1.25 |

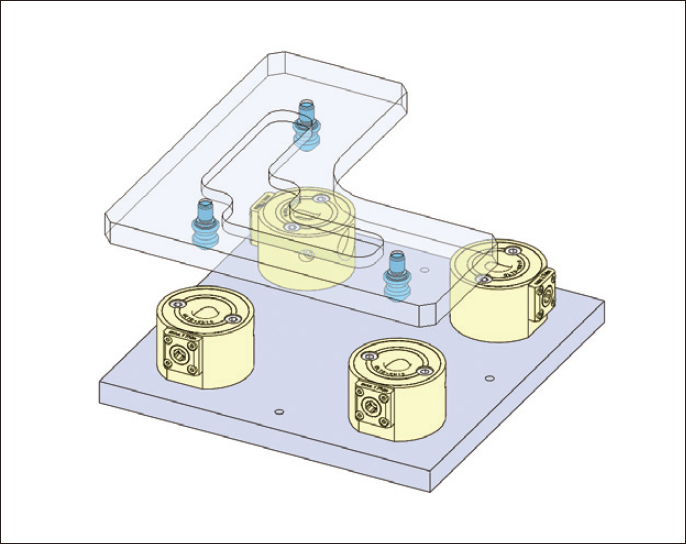

使用例
思誠資源為您提供：ERON-NABEYA雅朗 Q-LOCK 秒速定位系統 手動拉釘式本體的采購報價、ERON(雅朗)G5D4D1341B5952型號參數、規格圖片、PDF畫冊等資料，如您想了解更多關于ERON(雅朗)正品品牌的其他夾具配件資料與產品貨期庫存、行情價格，就在思誠資源MRO商城。
備注：因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件，本公司不能確保客戶收到的貨物與思誠資源網站提供的產品圖片、產地、附件說明等完全一致。若本網站沒有及時更新，敬請諒解！
