自營日本大隈_OKUMA臥式加工中心SPACE CENTER MA-400HA

利用Thermo-Friendly Concept，

實現了穩定的加工精度、高的可靠性，

從而進一步提高了生產率。

運用大隈的獨創技術 “Thermo-Friendly Concept”，依托優化熱位移控制系統，大隈通用臥式加工中心實現卓越的穩定加工精度。

該機型是一款依托強力加工區域、驚人的快速進給速度、主軸的壽命延長化、維護簡化、潤滑優化控制功能，進而削減運行成本等實現生產率提高的高性能機床。

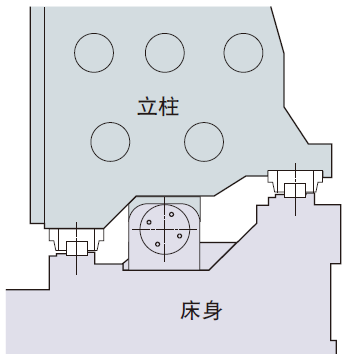

■ 立柱輕量化(線性安裝面階梯式)

● 提高各軸的電機功率

X?Y?Z軸 ： 4.6kW

● 快速進給速度 ： 60m/min

● 快速進給最大加速度 ： 0.7Ｇ

● 適應高速要求的絲杠

X?Y?Z軸 ： φ45、 螺紋導程為25mm增強托架

■ 實現了縮短非切削時間和

高的可靠性

● 提高各軸的電機功率

T- T：1.3秒，C-C：3.0秒

采用基于JIS標準的大隈公司測量方法

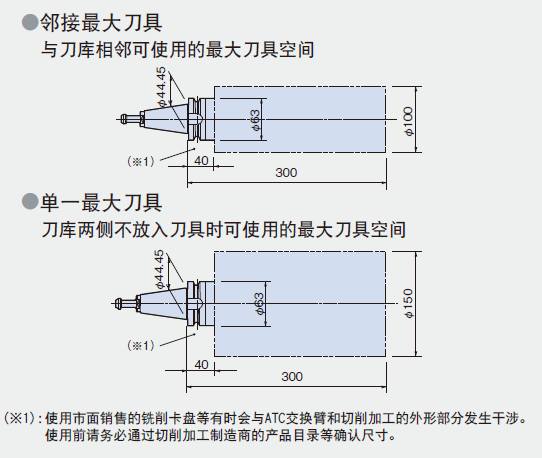

● 刀具容納數：30把

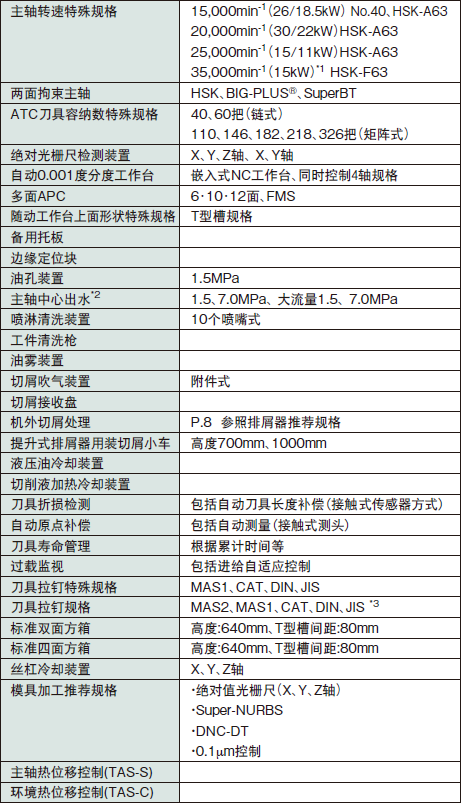

特殊規格：

40、60把  鏈陣式

110、146、182、218、326把

矩陣式

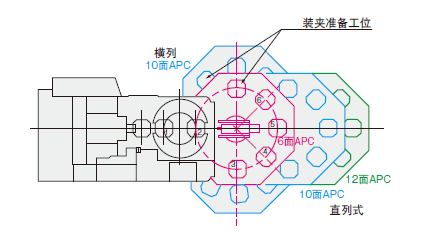

托板更換時間：7秒

(采用基于MAS的大隈測量方法)

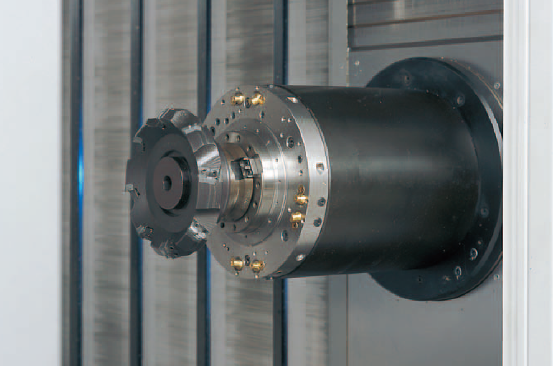

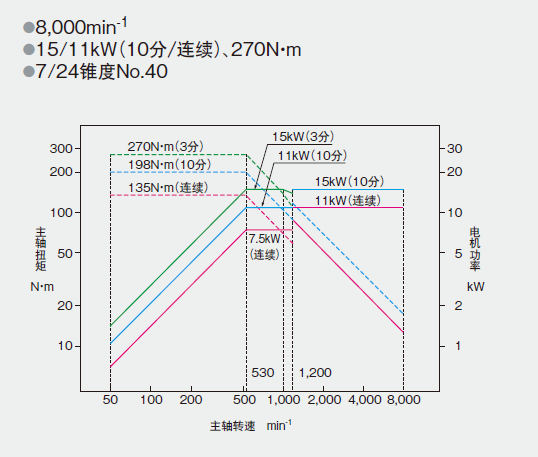

● 標準     ： 8,000min-1、15/11kW、270N?m

● 廣域     ： 15,000min-1、26/18.5kW、199N?m

● 高速     ： 25,000min-1、15/11kW、29.1N?m

“接受溫度變化”獨特的構思

準確控制規則的熱位移

Thermo-Friendly Concept

通過獨創的構造設計與熱位移控制，實現驚異的加工精度的 "Thermo-Friendly Concept"

不僅避免了繁瑣的尺寸補正和暖機運轉，而且對于長時間的連續運轉以及車間內溫度環境變化也能夠發揮優越的尺寸穩定性。

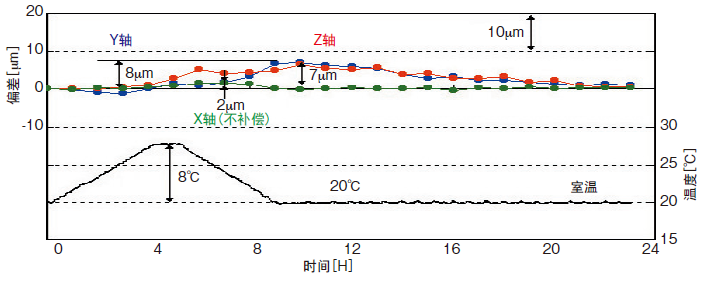

■ 環境熱位移控制(TAS-C)(特殊規格)：在車間環境溫度變化的情況下，“自動地”使機床保持于優化的、穩定的狀態—可達到理想的加工精度。

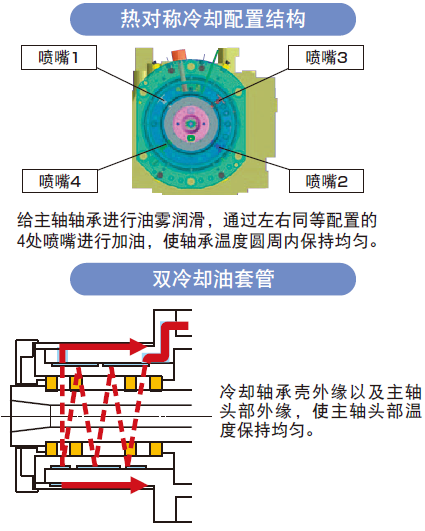

■ 主軸熱位移控制(TAS-S)(特殊規格)：即使轉速頻繁發生變化也能準確地控制主軸的熱位移。

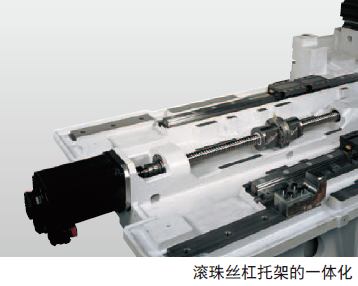

● 兩端的絲杠托架與機體構成一體化予以加強。

● 通過Y軸電機托架冷卻(標準)、絲杠冷卻(特殊規格)以達到進一步高精度化。

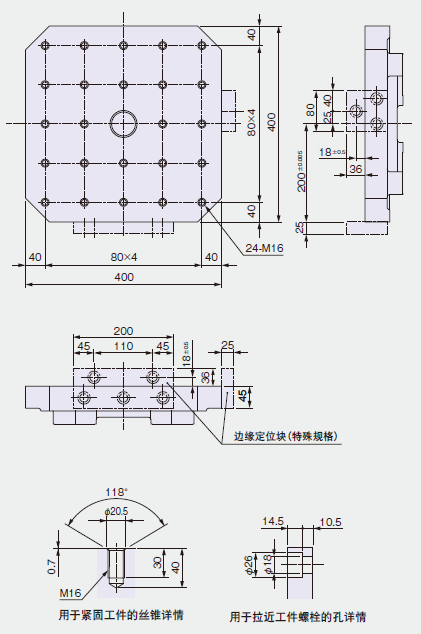

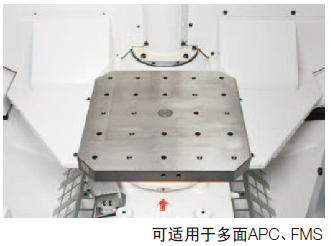

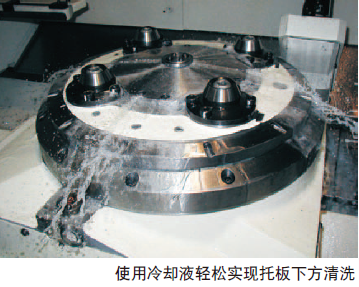

■ 采用圓錐方式的托板安裝面實現高精度定位

● 齒盤1°分度（標準）

NC0.001°分度（特殊規格）

● 分度時間(90°/180°)

1°分度：1.2/1.5秒

0.001°分度：1.4/1.7秒

(采用基于JIS標準的大隈公司測量方法)

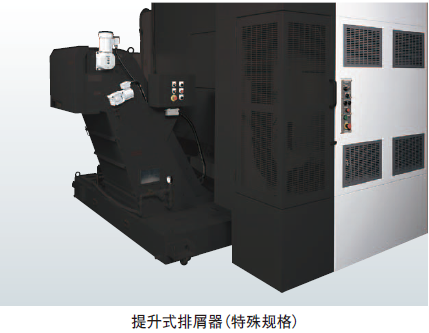

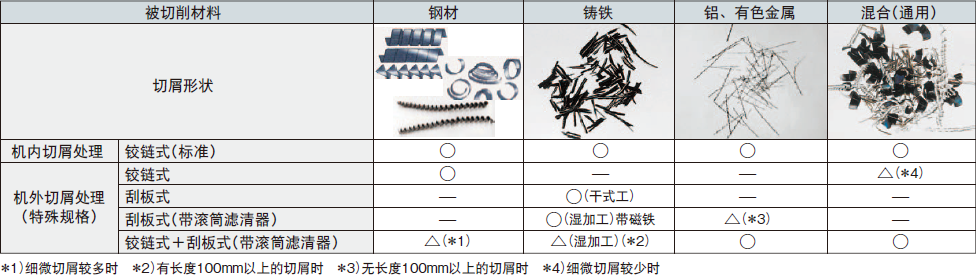

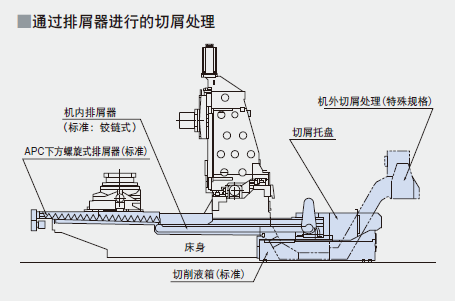

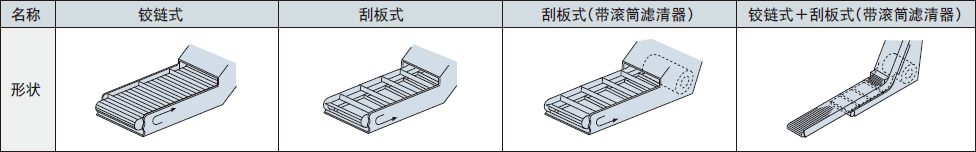

■ 采用中央槽結構，所以切屑從主軸的正下方排出。

● 寬廣的下落口徑，提高了切屑的回收率。

● 即時排出高溫切屑。

● 采用立柱橫移結構方式，所以極易靠近工件、主軸。

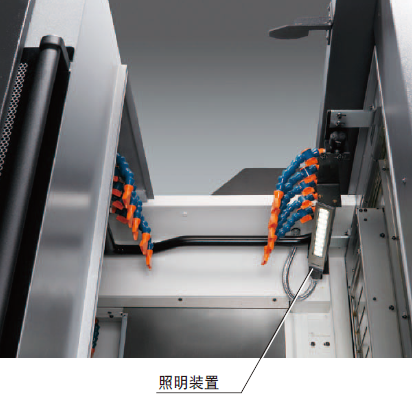

● 頂部開放的操作門(光線好，不會發生冷卻液滴的滴落情況。)

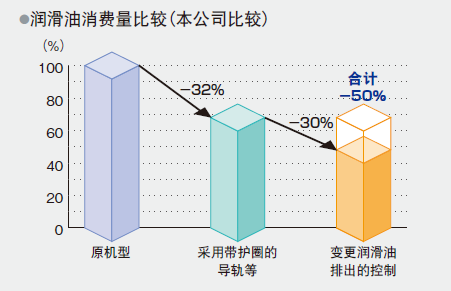

■ 軸潤滑油量與以前相比削減50％降低噪音

● 采用帶護圈導軌

● 優化控制潤滑油泵

* 2：帶中心出水主軸規格時為JIS標準。

* 3：HSK規格中無拉釘

* 4：110把以上為矩陣方式。

* 5：隨著百葉門開關時間的延長，ATC時間(C-C)變更。

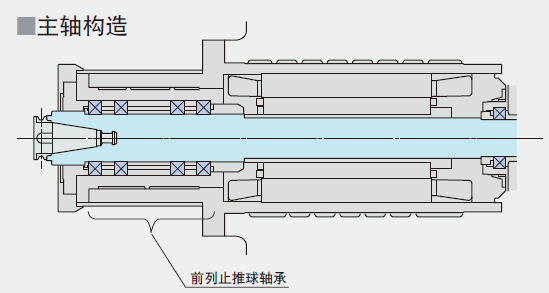

■ 標準主軸
