百分表結構原理與讀數方法

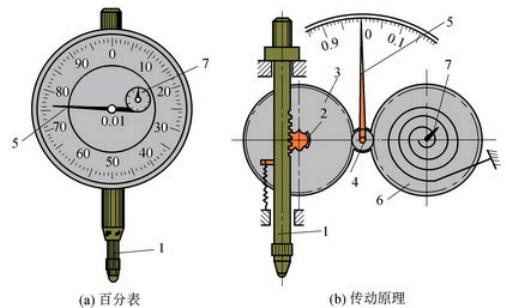

百分表是一種精度較高的比較量具，它只能測出相對數值，不能測出絕對數值，主要用于測量形狀和位置誤差，也可用于機床上安裝工件時的精密找正。百分表的讀數準確度為 0.01mm。百分表的結構原理如圖1所示。當測量桿1向上或向下移動1mm時，通過齒輪傳動系統帶動大指針5轉一圈，小指針7轉一格。刻度盤在圓周上有100個等分格，各格的讀數值為0.01mm。小指針每格讀數為l rnm。測量時指針讀數的變動量即為尺寸變化量。刻度盤可以轉動，以便測量時大指針對準零刻線。
百分表的讀數方法為：先讀小指針轉過的刻度線（即毫米整數），再讀大指針轉過的刻度線（即小數部分），并乘以0.01，然后兩者相加，即得到所測量的數值。
