秒速夾具設置元件

一、特點：

1.可在夾具更換及定位時實現“高速”、“高精度”、“高剛性”的兩面約束式夾具設置元件。

2.可裝入現有夾具內使用。

3.可對應夾具的自動更換。

4.可從螺釘式、氣動式、液壓式3種類型選擇。

5.重復定位精度3μm以內。

6.使用秒速夾具設置元件，任何人均能在短時間內進行高精度的夾具定位、夾緊。在液壓式、彈簧式、螺釘式的基礎上還增加了側面操作型，可根據用途選擇產品。

?

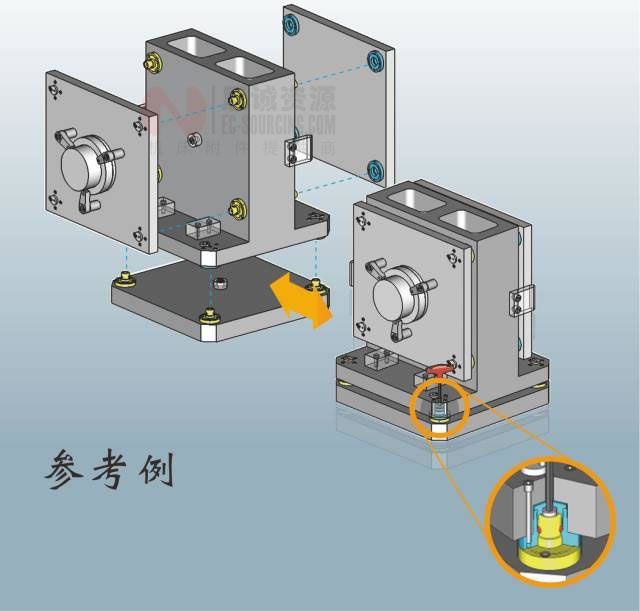

二、案例：

三、類型

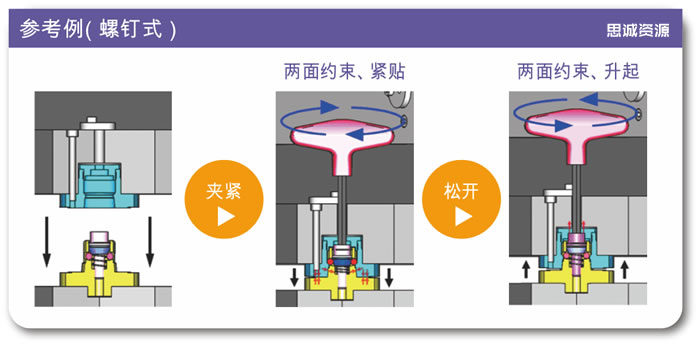

1、螺釘式

1.1傳統型-通過楔式機械鎖定機構可靠固定。最小外徑φ45，結構小巧，適用于裝入小型夾具板。

1.2快速進給型-只需旋轉1圈即可夾緊，可縮短操作時間。

?

1.3側面操作型-無法從夾具板頂面操作秒速夾具設置元件時，可從側面進行操作。

1.4離合器型-內置離合器，可防止因秒速夾具設置元件緊固過度引起故障。

2、氣動式

2.1雙動-夾緊、松開時使用空氣。通過切換閥門即可對應夾具的自動更換?？衫霉S內的空氣管道，方便地構建系統。

2.2單動-由于夾緊時利用彈簧，僅在松開時利用空氣，加工過程中可將配管拔離。可利用工廠內的空氣管道，方便地構建系統。

3、液壓式

3.1雙動（通過液壓夾緊）-夾緊、松開時使用液壓。通過切換閥門即可對應夾具的自動更換。

?
