一次裝夾加工多個形狀相同或刀具運動軌跡相同的零件，即一個零件有重復加工部分的情況下，為了簡化加工程序，把重復軌跡的程序段獨立編成一程序進行反復調用， 這重復軌跡的程序稱為子程序，而調用子程序的程序稱主程序。
（1）子程序的調用

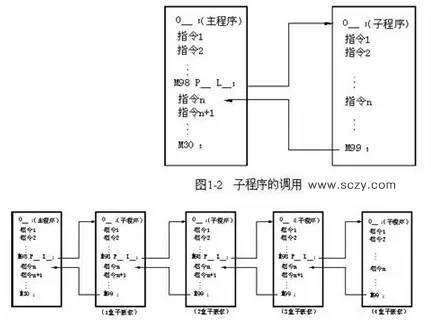

子程序的調用方法如圖1-2所示。需要注意的是，子程序還可以調用另外的子程序。從主程序中被調用出的子程序稱一重子程序，共可調用四重子程序，如圖1-3所示。在子程序中調用子程序與在主程序中調用子程序方法一致。
（2）格式：M98 P L ；
說明：P：子程序名；
L：重復調用次數，省略重復次數，則認為重復調用次數為1次；
例：M98 P123 L3；

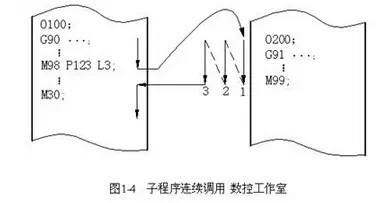

表示程序號為123的子程序被連續調用3次，如圖1-4所示。
說明：P：子程序名；
L：重復調用次數，省略重復次數，則認為重復調用次數為1次；
例：M98 P123 L3；
表示程序號為123的子程序被連續調用3次，如圖1-4所示。
子程序中必須用M99指令結束子程序并返回主程序。
應用舉例：

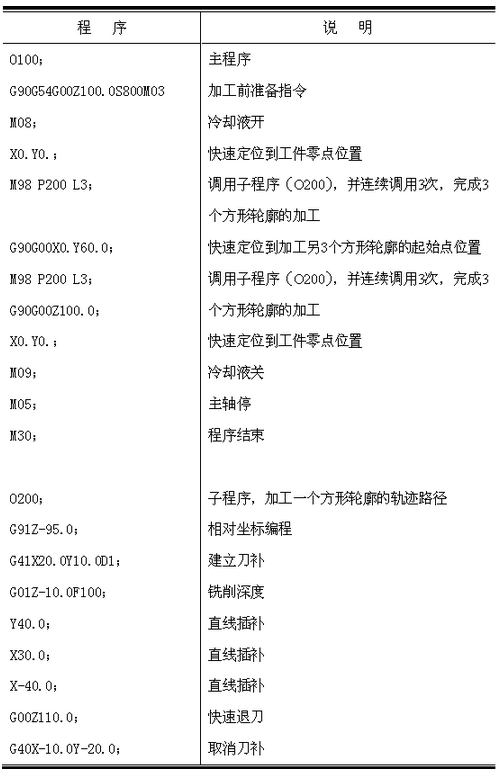

加工如圖1-5所示輪廓，以知刀具起始位置為（0，0，100），切深為10mm，試編制程序。
應用舉例：
加工如圖1-5所示輪廓，以知刀具起始位置為（0，0，100），切深為10mm，試編制程序。
相關知識點：
●在使用子程序編程時，應注意主、子程序使用不同的編程方式。一般主程序中使用G90指令，而子程序使用G91指令，避免刀具在同一位置加工。
●當子程序中使用M99指令指定順序號時，子程序結束時并不返回到調用子程序程序段的下一程序段，而是返回到M99指令指定的順序號的程序段，并執行該程序段。
編程舉例：： 如圖1-6所示。
●在使用子程序編程時，應注意主、子程序使用不同的編程方式。一般主程序中使用G90指令，而子程序使用G91指令，避免刀具在同一位置加工。
●當子程序中使用M99指令指定順序號時，子程序結束時并不返回到調用子程序程序段的下一程序段，而是返回到M99指令指定的順序號的程序段，并執行該程序段。
編程舉例：： 如圖1-6所示。
子程序執行完以后，執行主程序順序號為18的程序段。
