三維激光掃描儀是現代測繪和建模領域的重要工具，它能夠快速、精確地采集實物的三維數據。但是，從掃描數據到最終的三維模型，需要經過一系列復雜的數據處理流程。本文將為您詳細解析三維激光掃描儀如何出模型，以及整個數據處理的流程。
一、三維激光掃描儀的工作原理

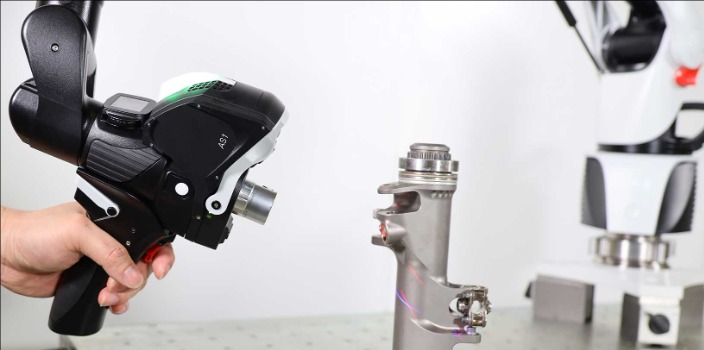

在我們深入探討數據處理流程之前，先來了解一下三維激光掃描儀的工作原理。三維激光掃描儀通過發射激光束并接收反射信號來測量物體表面的三維坐標。這種技術被稱為"飛行時間法"或"相位差法"，具體取決于掃描儀的類型。
1、飛行時間法：測量激光從發射到接收的時間來計算距離。
2、相位差法：通過比較發射和接收信號的相位差來確定距離。
3、三角測量法：適用于近距離掃描，通過幾何關系計算距離。

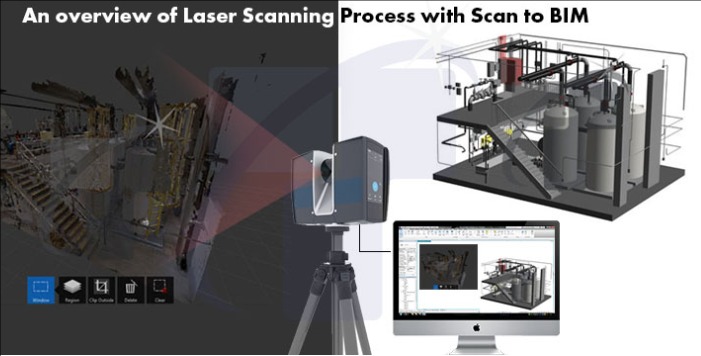

二、數據采集階段
數據采集是整個建模過程的基礎。高質量的原始數據對于最終模型的精度至關重要。以下是數據采集階段的關鍵步驟：
1、設備校準：確保掃描儀的精度，通常需要進行溫度補償和幾何校正。
2、掃描站點規劃：根據目標物體的大小和復雜度，合理安排掃描站點。
3、掃描參數設置：調整分辨率、掃描范圍和掃描速度等參數。
4、多站點掃描：從不同角度對目標進行多次掃描，以獲取完整的數據。
三、數據預處理
原始掃描數據通常包含噪聲和冗余信息，需要進行預處理以提高數據質量。數據預處理是建模過程中不可或缺的一步，直接影響最終模型的精度和效果。主要包括以下步驟：
1、噪聲濾除：使用統計濾波或形態學濾波等方法去除異常點。
2、數據降采樣：減少點云密度，提高處理效率，常用方法有均勻采樣和曲率采樣。
3、坐標系統統一：將不同站點的掃描數據轉換到同一坐標系統下。
4、數據配準：使用ICP（迭代最近點）算法等方法將多站點數據精確對齊。
四、點云數據處理
點云數據處理是將原始掃描數據轉化為可用于建模的結構化數據的過程。這個階段的處理質量直接決定了最終三維模型的精度和完整性。主要步驟包括：
1、點云分割：將點云數據分割成不同的部分，便于后續處理。
2、特征提取：識別和提取點云中的幾何特征，如平面、邊緣和拐角。
3、曲面重建：使用算法（如泊松重建或移動最小二乘法）生成連續曲面。
4、網格優化：對生成的網格模型進行優化，如簡化、平滑和修復。
五、三維建模

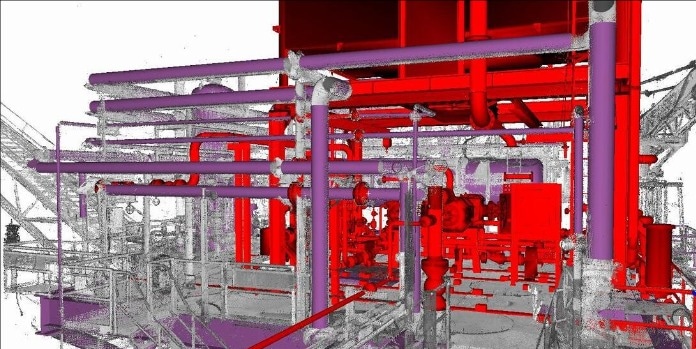

三維建模是整個流程的核心環節，將處理后的點云數據轉化為可用的三維模型。這個階段需要結合自動算法和人工干預，以確保模型的準確性和實用性。主要步驟如下：
1、參數化建模：使用CAD軟件將幾何特征轉換為參數化模型。
2、紋理映射：將高分辨率照片或材質信息映射到模型表面。
3、細節修補：修復模型中的缺陷，如孔洞填充和邊緣平滑。
4、模型優化：根據應用需求對模型進行簡化或細化。
六、數據輸出和驗證
最后一步是將處理好的三維模型輸出為適當的格式，并進行質量驗證。這個階段確保了最終模型符合預期的精度和應用要求。主要工作包括：
1、格式轉換：將模型轉換為通用的3D文件格式，如OBJ、STL或FBX。
2、精度檢查：與原始掃描數據比對，確保模型精度符合要求。
3、可視化驗證：通過3D渲染軟件檢查模型的視覺效果。
4、功能測試：根據應用場景進行相關的功能性測試。
以下是您可能還關注的問題與解答：
Q：三維激光掃描儀的掃描精度能達到多少？
A：現代高端三維激光掃描儀的精度可以達到亞毫米級，通常在0.1mm到1mm之間，具體取決于設備型號和掃描距離。
Q：處理大規模點云數據需要多長時間？
A：處理時間取決于數據量、計算機性能和處理算法。對于包含數億個點的大規模點云，可能需要幾小時到幾天不等。
Q：三維激光掃描儀生成的模型可以直接用于3D打印嗎？
A：通常情況下，掃描生成的模型需要進行優化和修復才能用于3D打印。這包括修復網格、調整模型厚度和添加支撐結構等步驟。
三維激光掃描儀出模型是一個復雜而精細的過程，涉及多個技術領域的知識和經驗。從數據采集到最終模型輸出，每一步都至關重要。隨著技術的不斷進步，這一過程正變得越來越自動化和智能化，但仍需要專業人員的參與來確保最終模型的質量。無論是在工程測量、文物保護還是虛擬現實等領域，三維激光掃描技術都展現出了巨大的應用潛力。
