ERON-NABEYA雅朗 BFD系度盤式可升降防振底
品牌：ERON(雅朗)
型號：BFD
| 型號、貨號 | 防振材料顏色 | 容許負荷(N) | 固有頻率 | 對象振動頻率 | 防振材料變形量 | 重量(ｇ) | 價格 | 起訂（單位:件） | 操作 |
|---|---|---|---|---|---|---|---|---|---|
| BBL20D007 | 粉紅 | 11～ 16 | 14 | 28～ | 2 | 21 | 加購詢價 |
-
+
|
加入購物車 |
| BBL20D013 | 深黃 | 23～ 31 | 15 | 29～ | 2 | 21 | 加購詢價 |
-
+
|
加入購物車 |
| BBL20D030 | 深綠 | 52～ 70 | 14 | 27～ | 2 | 22 | 加購詢價 |
-
+
|
加入購物車 |
| BBL20M097 | 深紫 | 130～180 | 13 | 26～ | 2 | 22 | 加購詢價 |
-
+
|
加入購物車 |
| BBL25D007 | 粉紅 | 16～ 26 | 13 | 25～ | 2 | 35 | 加購詢價 |
-
+
|
加入購物車 |
| BBL25D013 | 深黃 | 37～ 50 | 13 | 26～ | 2 | 35 | 加購詢價 |
-
+
|
加入購物車 |
| BBL25D030 | 深綠 | 80～100 | 12 | 25～ | 2 | 37 | 加購詢價 |
-
+
|
加入購物車 |
| BBL25M097 | 深紫 | 210～290 | 12 | 24～ | 3 | 38 | 加購詢價 |
-
+
|
加入購物車 |
| BBL30D007 | 粉紅 | 28～ 38 | 11 | 23～ | 2 | 44 | 加購詢價 |
-
+
|
加入購物車 |
| BBL30D013 | 深黃 | 53～ 72 | 12 | 23～ | 3 | 46 | 加購詢價 |
-
+
|
加入購物車 |
| BBL30D030 | 深綠 | 110～150 | 11 | 22～ | 3 | 48 | 加購詢價 |
-
+
|
加入購物車 |
| BBL30M097 | 深紫 | 320～430 | 10 | 21～ | 3 | 51 | 加購詢價 |
-
+
|
加入購物車 |
| BBL35D007 | 粉紅 | 39～ 52 | 11 | 21～ | 3 | 73 | 加購詢價 |
-
+
|
加入購物車 |
| BBL35D013 | 深黃 | 73～ 98 | 11 | 22～ | 3 | 75 | 加購詢價 |
-
+
|
加入購物車 |
| BBL35D030 | 深綠 | 150～210 | 10 | 21～ | 3 | 79 | 加購詢價 |
-
+
|
加入購物車 |
| BBL35M097 | 深紫 | 440～580 | 10 | 20～ | 4 | 83 | 加購詢價 |
-
+
|
加入購物車 |
| BBL40D013 | 深黃 | 95～120 | 10 | 20～ | 3 | 91 | 加購詢價 |
-
+
|
加入購物車 |
| BBL40D030 | 深綠 | 200～280 | 10 | 19～ | 3 | 96 | 加購詢價 |
-
+
|
加入購物車 |
可消除低頻振動 適用負荷范圍大 防振材料種類豐富
材質外殼：SPHC
螺栓：SUM23
表面處理：三價鉻電鍍

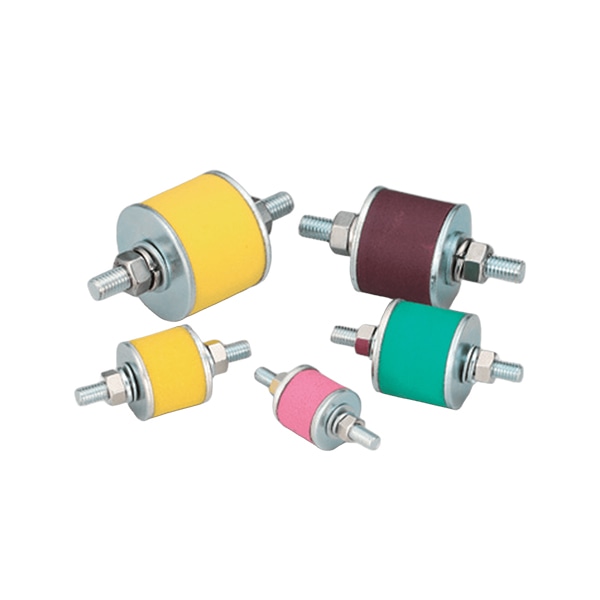

采用隔振及防振性能優異的聚氨酯泡沫塑料的內置用防振座。
特點
可消除低頻振動
●采用比橡膠類防振材料更優異的聚氨酯泡沫塑料，可消除低頻振動。
適用負荷范圍大
●適用于11N～580N的大范圍負荷。
防振材料種類豐富
●各尺寸均備有2～4種防振材料。即使負荷不同，也可將尺寸
差異控制在最小限度內。
用途
消除從外部傳遞過來的振動
●消除外部向精密測量儀、檢查及加工機等傳遞的振動減少向外部傳遞的振動
●減少泵、發電機等振動源向外部傳遞的振動

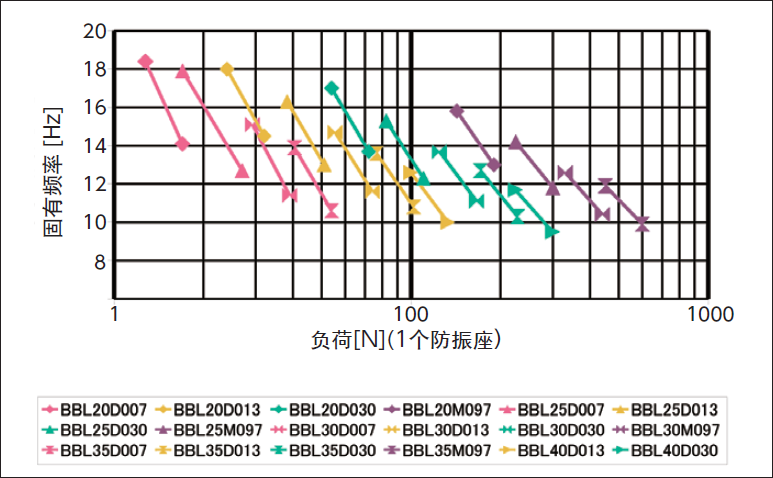

■特性數據
■選擇要點
在左側圖表中讀取裝載負荷所對應的防振座固有頻率，選擇需隔振、防振的振動頻率1/2（0.5倍）以下的型號。
■泵產生的振動頻率為1,800轉/60秒 = 30Hz。
因此，防振座應選擇固有頻率為30Hz/2 =15Hz以下的類型。
■BBL25D013（裝載50N時的固有頻率約為13Hz）或BBL35D007（裝載50N時的固有頻率約為11Hz）適用上述情況。

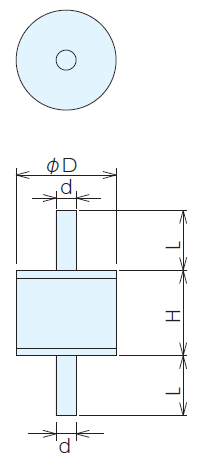

■規格
| 訂單號 | 型號 | 防振材料 顏色 | 尺寸[mm] | 容許負荷N | 固有頻率 | 對象振動頻率 | 防振材料變形量 | 重量ｇ | |||
| D | d（粗牙） | H | L | [Hz]※1 | [Hz]※2 | [mm]※3 | |||||
| 109396 | BBL20D007 | 粉紅 | 20 | M5×0.8 | 18.6 | 15.5 | 11～ 16 | 14 | 28～ | 2 | 21 |
| 109397 | BBL20D013 | 深黃 | 23～ 31 | 15 | 29～ | 2 | 21 | ||||
| 109398 | BBL20D030 | 深綠 | 52～ 70 | 14 | 27～ | 2 | 22 | ||||
| 109399 | BBL20M097 | 深紫 | 130～180 | 13 | 26～ | 2 | 22 | ||||
| 109400 | BBL25D007 | 粉紅 | 25 | M6×1.0 | 21.6 | 17.5 | 16～ 26 | 13 | 25～ | 2 | 35 |
| 109401 | BBL25D013 | 深黃 | 37～ 50 | 13 | 26～ | 2 | 35 | ||||
| 109402 | BBL25D030 | 深綠 | 80～100 | 12 | 25～ | 2 | 37 | ||||
| 109403 | BBL25M097 | 深紫 | 210～290 | 12 | 24～ | 3 | 38 | ||||
| 109404 | BBL30D007 | 粉紅 | 30 | M6×1.0 | 25.6 | 17.5 | 28～ 38 | 11 | 23～ | 2 | 44 |
| 109405 | BBL30D013 | 深黃 | 53～ 72 | 12 | 23～ | 3 | 46 | ||||
| 109406 | BBL30D030 | 深綠 | 110～150 | 11 | 22～ | 3 | 48 | ||||
| 109407 | BBL30M097 | 深紫 | 320～430 | 10 | 21～ | 3 | 51 | ||||
| 109408 | BBL35D007 | 粉紅 | 35 | M8×1.25 | 28.6 | 22.5 | 39～ 52 | 11 | 21～ | 3 | 73 |
| 109409 | BBL35D013 | 深黃 | 73～ 98 | 11 | 22～ | 3 | 75 | ||||
| 109410 | BBL35D030 | 深綠 | 150～210 | 10 | 21～ | 3 | 79 | ||||
| 109411 | BBL35M097 | 深紫 | 440～580 | 10 | 20～ | 4 | 83 | ||||
| 109412 | BBL40D013 | 深黃 | 40 | M8×1.25 | 32.6 | 22.5 | 95～120 | 10 | 20～ | 3 | 91 |
| 109413 | BBL40D030 | 深綠 | 200～280 | 10 | 19～ | 3 | 96 | ||||
※1.固有頻率為作用容許負荷時的計算值。
※2.對象振動頻率為隔振、防振對象的振動頻率。作用容許負荷時，振動以衰減至1/2～1/3時的頻率為基準。
※3.防振材料變形量為作用容許負荷時的計算值。
