    自營ERON-NABEYA雅朗 分度盤式直角操作臺



含稅價



    ￥待詢價（提交訂單10分鐘內獲取專屬報價單）








    品牌
    ERON(雅朗)


    產品分類
    分度盤


    型號
    G5D4D0F7537149


    單位


    配送倉庫
    國內倉庫


    貨期






    產品亮點
    ERON-NABEYA雅朗 分度盤式直角操作臺


    數量





    -

    +



















    服務保障
    發票保障　正品保障


    支付方式



支付寶
微信支付
銀行轉賬











    品牌專區






服務說明

    1、由思誠資源優選發貨，并提供售后服務


    2、因庫存實時變化，具體發貨時間以實際發貨為準

ERON(雅朗)區域經理
李經理：18929218517咨詢

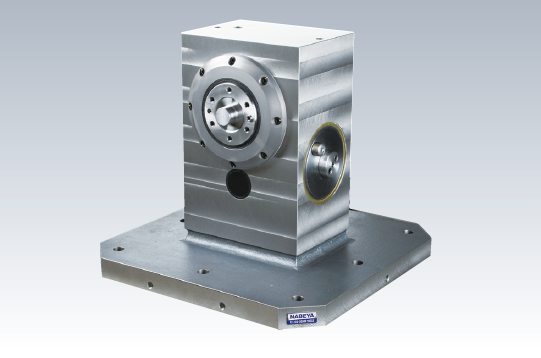

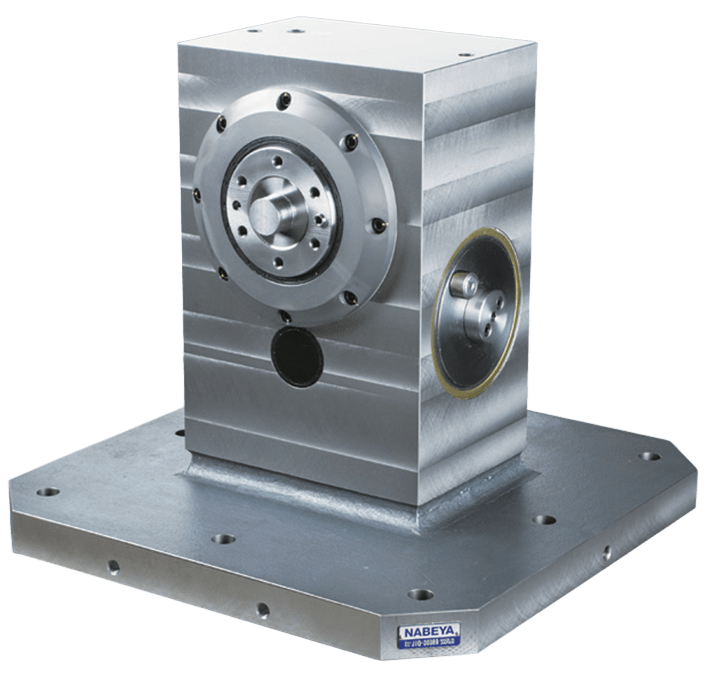

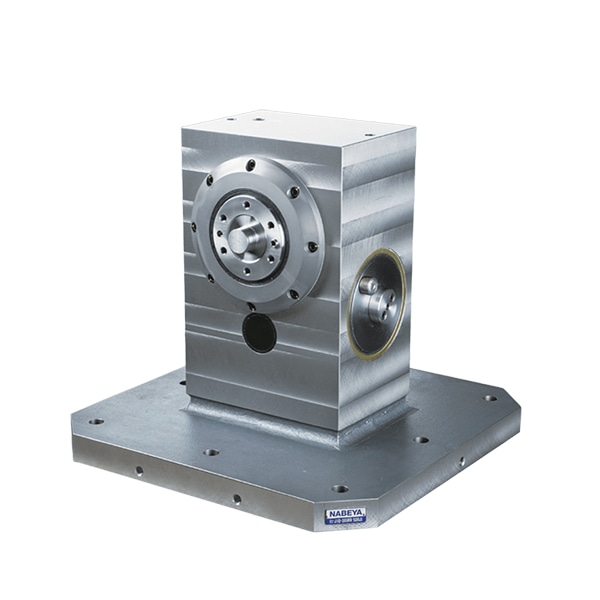

    ERON-NABEYA雅朗 分度盤式直角操作臺


    材 質  本體：FC250    熱處理  退火
    表面處理  涂裝（黑皮）  附屬品吊環
    特 點
    ●橫與臥式機床配套使用，一次裝夾固定，即可5面加工
    ●分度盤旋轉軸每旋轉一周，分度盤表面旋轉90度
    ●在機床主軸上安裝Morse錐形支架A型等?直接接觸凸輪從動件并在弧之間對輸入主軸施加旋轉
    ●分度盤旋轉軸也可使用旋轉扳手進行操作（可選）
    ●支持夜間機器運轉，無人操作的理想工具
    ●2面直角操作臺


    型號尺寸表










  訂單號
  No.
  型號
  A
  B
  C
  D
  E
  F
  G
  H
  I
  J
  K h5 0 +0.011




  140988
  TRS0612-30055
  普通級
  630
  550
  296
  167
  50
  140
  250
  215
  200
  340
  40




  140989
  TRP0612-30055
  精密級
  630
  550
  296
  167
  50
  140
  250
  215
  200
  340
  40













  No.
  L
  M
  N
  O
  P
  Q
  R
  S
  T
  重量Kg




  TRS0612-30055
  10
  120
  270
  390
  230
  115
  128
  30
  15
  360




  TRP0612-30055
  10
  120
  270
  390
  230
  115
  128
  30
  15
  360



    操作臺型號










  No.
  型號
  AA
  AB
  AC
  AD±0.05
  AE ±0.02
  AF h6+0.011 0
  AG
  AH
  AI




  TRS0612-30055
  普通級
  M12x1.5
  110
  60°
  55
  110
  11
  5
  11
  M8x1.25




  TRP0612-30055
  精密級
  M12x1.5
  110
  60°
  55
  110
  11
  5
  11
  M8x1.25



    型　號







  靜態特性參數
  単位
  數値




  普通級
  精密級




  最大扭矩
  Nm
  5419(DWELL 時)
  5419(DWELL 時)




  最大推力載荷
  N
  215.6 ｘ 103
  215.6 ｘ 103




  最大徑向載荷
  N
  73500
  73500




  最大彎矩
  Nm
  16660
  16660




  扭轉強度　※2
  sec./Nm
  0.112
  0.112




  重復定位精度
  sec.
  ±15
  ±2




  旋轉角度精度
  sec.
  ±30
  ±15




  凸輪軸摩擦力矩
  Nm
  16.7
  16.7



    ※ 以上參數為兩面合計數值
    ※2 扭轉強度參數為參考數值

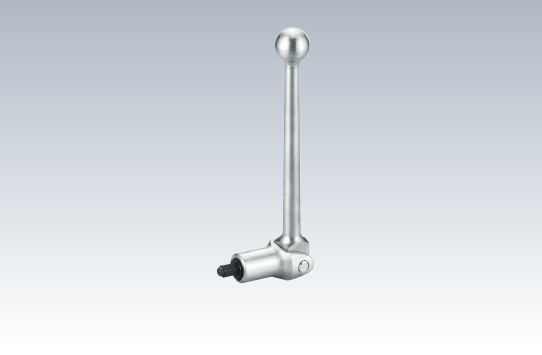

    ■分度盤式直角操作臺用旋轉扳手套裝（可選）


    套裝內容
    手柄：1根
    適配器：1個
    六角空心螺釘 M8X40：2根





  訂單號
  No.




  141109
  TRS0612-HN

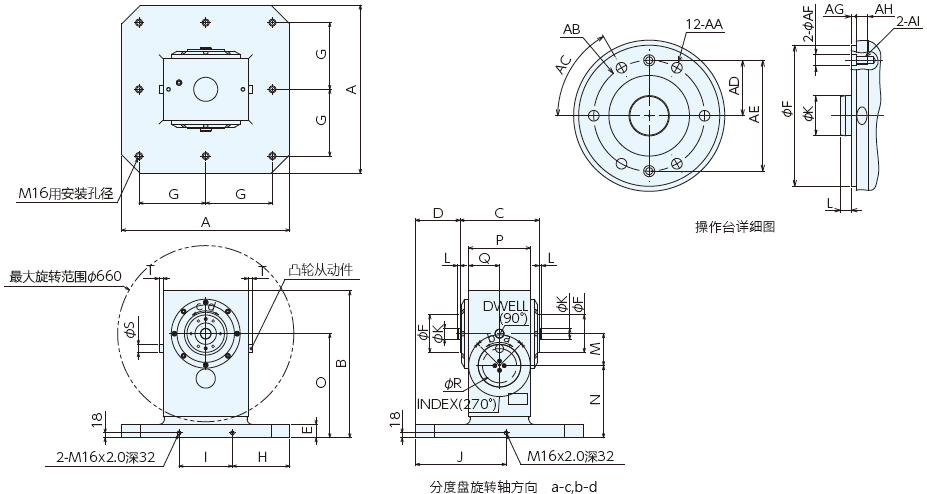

    操作臺詳細圖
