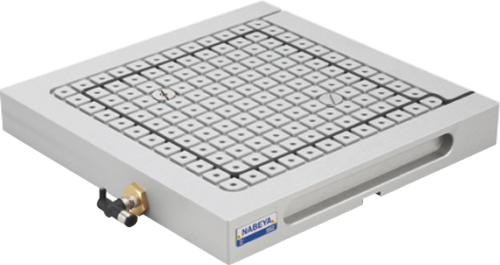

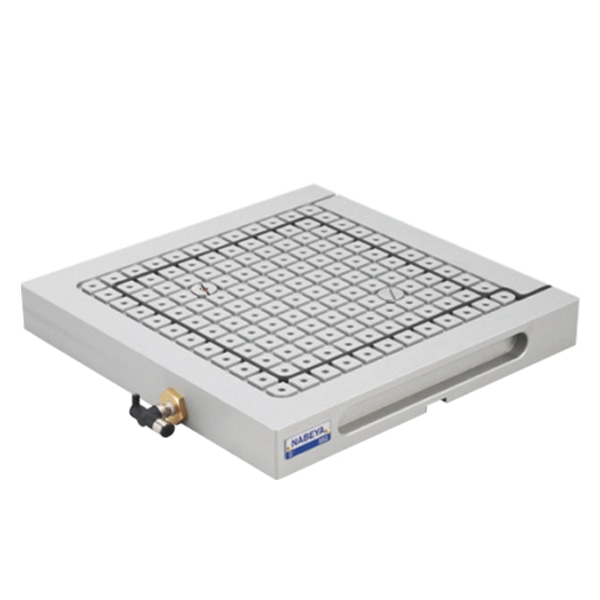

ERON-NABEYA雅朗 VCM非磁性真空吸盤
品牌：ERON(雅朗)
型號：VCM
1、由思誠資源優選發貨，并提供售后服務
2、因庫存實時變化，具體發貨時間以實際發貨為準
思誠自營商城客服 電話：0769-22186189在線咨詢適用于夾緊鋁、不銹鋼、銅等無法使用磁性卡盤的非磁性工件。
材質：A5052
表面處理：氧化鋁膜處理
●只需供給壓縮機的空氣，即可吸附工件。
●適用于夾緊鋁、不銹鋼、銅等無法使用磁性卡盤的非磁性工件。
圖片參數

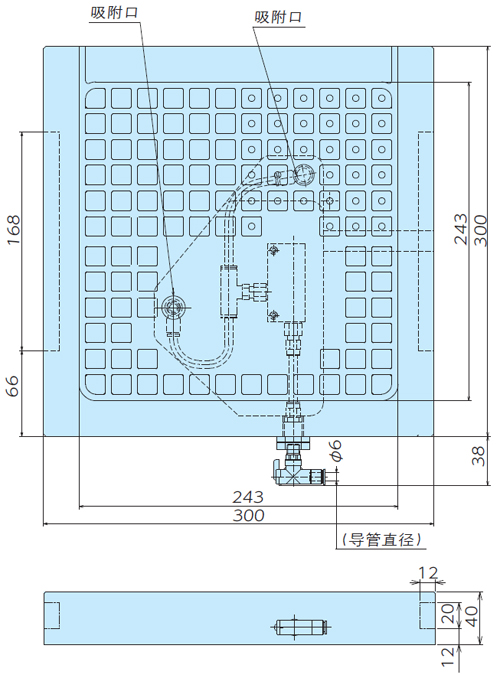

規格

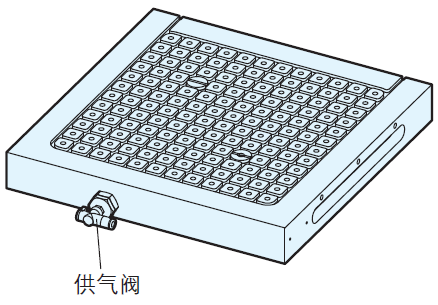

| VCM0303E 僅通過供氣閥進行吸附ON/OFF的規格。 |
訂貨號 | 型號 | 尺寸mm | 重量kg |
109778 | VCM0303E | 300×300×40 | 8.5 |
109779 | VCM0303S | 300×329×40 | 9 |
附件
 | 附件名稱數量吸附塞2填充塞1定位銷5密合用圓橡皮條1 |
限位塊A、B
訂貨號 | 型號 | 適用機型 |
114333 | VCM-SB1 | 所有機型 |
114334 | VCM-SB2 | 所有機型 |
使用方法
  | ①根據工件的情況，安裝吸附塞、填充塞、密合用圓橡皮條、定位銷，形成吸附面。 密合用圓橡皮條所圍的面積即為吸附面積。 吸附面積對吸附力具有很大影響。 但若密合用圓橡皮條位于工件外側，則一般無法吸附。 請?jiān)诠ぜ?nèi)側，用密合用圓橡皮條圍成盡可能大的面積。 ②將定位銷安裝在真空吸盤的工作面上開的孔內。 定位銷不僅可進行工件定位，還可用作切削時提供水平方向切削阻力的限位器。 在工作面上開的孔中，也可安裝另售的限位塊A、限位塊B。 ③設置工件、連接空氣源后接通供氣閥，即可吸附。 關閉供氣閥后，即可取下工件。 |
■吸附力
| 吸附力根據工件的狀態及吸附用圓橡皮條的設置方法而變化，僅供參考。 VCM0303S附帶真空壓力計，也可使用以下公式計算正確的吸附力。
吸附力(N)＝真空壓力(kPa)×吸附面積(mm2)×0.001 |  |
■排氣特性及流量特性
流量特性為供氣壓力為0.45Mpa時的特性
■注意事項
調速器在出廠前已調整好。用戶請勿調整。否則，可能會損壞真空壓力計。
要產生穩定的吸附力，應以供氣壓力0.3～0.6MPa連續供氣。密合橡皮條務必安裝在工件內側。若密合橡皮條位于工件外側，吸附力可能會降低。
■使用例
思誠資源為您提供：ERON-NABEYA雅朗 VCM非磁性真空吸盤的采購報價、ERON(雅朗)VCM型號參數、規格圖片、PDF畫冊等資料，如您想了解更多關于ERON(雅朗)正品品牌的其他真空吸盤資料與產品貨期庫存、行情價格，就在思誠資源MRO商城。
備注：因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件，本公司不能確保客戶收到的貨物與思誠資源網站提供的產品圖片、產地、附件說明等完全一致。若本網站沒有及時更新，敬請諒解！
