自營日本佑能UNION CBN-LBSF系列避空型球刀

含稅價

￥待詢價（提交訂單10分鐘內獲取專屬報價單）

品牌: UNION(佑能)

產品分類: 球刀

型號: G5ACC3094AA4DB

單位: 個

配送倉庫: 國內倉庫

貨期

產品亮點: 高品質,高性能,實現更長壽命！

數量: - +

產品樣本

日本佑能UNION CBN-LBSF系列避空型球刀.pdf

: 立即購買加入購物車

服務保障: 發票保障　正品保障

支付方式: 支付寶 微信支付 銀行轉賬

品牌專區

進入品牌專區

服務說明

1、由思誠資源優選發貨，并提供售后服務

2、因庫存實時變化，具體發貨時間以實際發貨為準

UNION(佑能)區域經理 李經理：18929218517咨詢

商品詳情

PDF數據手冊

高品質,高性能,實現更長壽命！

采用最適合加工高硬度材料的CBN原材料，通過改良刀刃形狀，實現了高精度和長壽命。
利用CBN材料的耐磨損性和耐缺損性，長時間加工也可實現良好的加工表面粗糙度和精度。
采用高精度柄徑，公差為0/-0.004mm。

可切削材料表：（◎最合適 ○合適）

加工材料

碳素鋼
S45C S55C

合金鋼
SK/SCM SUS

預硬鋼
NAK HPM

淬火鋼

鑄鐵

鋁合金

石墨

銅

樹脂

玻璃纖維樹脂

鈦合金

超耐熱合金

硬質合金

硬脆材料

~55HRC

~60HRC

~70HRC

○

◎

◎
~68HRC

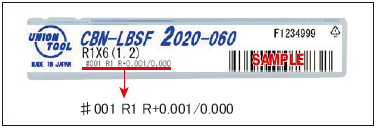

標簽上記載有實測R精度。請在進行高精度加工時使用。

柄錐角度僅供參考。如果擔心會干涉工件，請務必進行實測予以確認。請注意刀具柄部不要接觸工件。

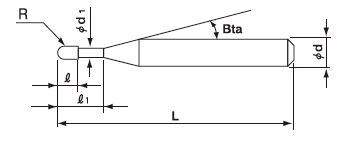

注)柄錐角度Bta僅供參考。

共計7個型號單位(mm)

型號	球半徑 R	有效長 R1	刃長 R	首徑 φd1	柄錐角度 Bta	全長 L	柄徑 φd	工件勾配角對應的實際有效長
型號	球半徑 R	有效長 R1	刃長 R	首徑 φd1	柄錐角度 Bta	全長 L	柄徑 φd	30′	1°	1°30′	2°	3°
CBN-LBSF 2006-010	R0.3	1	0.48	0.58	15°	50	4	1.01	1.04	1.07	1.10	1.17
CBN-LBSF 2006-015		1.5				50	4	1.53	1.57	1.62	1.68	1.79
CBN-LBSF 2006-020		2				50	4	2.05	2.11	2.18	2.25	2.41
CBN-LBSF 2010-015	R0.5	1.5	0.7	0.98	15°	50	4	1.53	1.57	1.61	1.66	1.76
CBN-LBSF 2010-030	R0.5	3	0.7	0.98	15°	50	4	3.09	3.18	3.28	3.38	3.62
CBN-LBSF 2020-030	R1	3	1.2	1.97	15°	50	4	3.09	3.16	3.24	3.33	3.53
CBN-LBSF 2020-060	R1	6	1.2	1.97	15°	50	4	6.19	6.37	6.57	6.78	7.26

CBN-LBSF加工參數表

加工材料			調質鋼 / 淬火鋼 STAVAX·ELMAX·HAP10 (～68HRC)

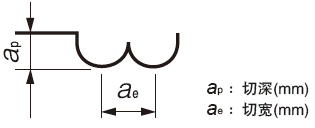

型號	球半徑 (mm)	有效長 (mm)	轉速 (min-1)	進給 (mm/min)	ap (mm)	ae (mm)
2006-010	R0.3	1	30,000	500	0.01以下	0.015以下
2006-015		1.5	30,000	500	0.01以下	0.015以下
2006-020		2	30,000	350	0.01以下	0.015以下
2010-015	R0.5	1.5	30,000	750	0.01以下	0.020以下
2010-030	R0.5	3	30,000	500	0.01以下	0.020以下
2020-030	R1	3	15,000	750	0.01以下	0.025以下
2020-060	R1	6	15,000	500	0.01以下	0.025以下
