日本佑能UNION CBN-LBSF系列 避空型球刀
品牌：UNION(佑能)
型號：G5ACC3094AA4DB
￥待詢價（提交訂單10分鐘內獲取專屬報價單）
| 加工材料 | ||||||||||
| 碳素鋼 S45C S55C | 合金鋼 SK·SCM SUS | 預硬鋼 NAK HPM | 淬火鋼 | 鑄鐵 | 鋁合金 | 石墨 | 銅 | 樹脂 | ||
| (～55HRC) | (～60HRC) | (～65HRC) | ||||||||
| ◎ | ||||||||||

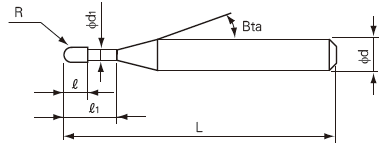

| 型號 | 球半徑 R | 刃長 R | 有效長 R1 | 柄錐角度 Bta | 全長 L | 柄徑 φd |
| CRN-RB 2002-1E | 0.1 | 0.2 | 1 | 30 | 45 | 4 |
| CRN-RB 2004-2E | 0.2 | 0.32 | 2 | 30 | 45 | 4 |
| CRN-RB 2004-3E | 3 | 30 | 45 | 4 | ||
| CRN-RB 2004-4E | 4 | 30 | 45 | 4 | ||
| CRN-RB 2004-5E | 5 | 30 | 45 | 4 | ||
| CRN-RB 2006-2E | 0.3 | 0.48 | 2 | 30 | 45 | 4 |
| CRN-RB 2006-4E | 0.3 | 0.48 | 4 | 30 | 45 | 4 |
| CRN-RB 2006-6E | 6 | 30 | 45 | 4 | ||
| CRN-RB 2006-8E | 8 | 30 | 45 | 4 | ||
| CRN-RB 2010-4E | 0.5 | 0.8 | 4 | 30 | 45 | 4 |
| CRN-RB 2010-6E | 6 | 30 | 45 | 4 | ||
| CRN-RB 2010-8E | 8 | 30 | 45 | 4 | ||
| CRN-RB 2010-10E | 10 | 30 | 45 | 4 | ||
| CRN-RB SP 2010-10-6E | 10 | 30 | 45 | 6 | ||
| CRN-RB 2010-12E | 12 | 30 | 45 | 4 | ||
| CRN-RB 2015-6E | 0.75 | 1.2 | 6 | 20 | 45 | 4 |
| CRN-RB 2015-8E | 8 | 20 | 45 | 4 | ||
| CRN-RB 2015-10E | 10 | 20 | 45 | 4 | ||
| CRN-RB 2015-12 | 12 | 20 | 45 | 4 | ||
| CRN-RB 2015-12E | 12 | 20 | 45 | 4 | ||
| CRN-RB 2020-6E | 1 | 1.6 | 6 | 20 | 45 | 4 |
| CRN-RB 2020-10E | 10 | 20 | 45 | 4 | ||
| CRN-RB SP 2020-10-6E | 10 | 20 | 45 | 6 |
| CRN-RB 2020-12E | 1 | 1.6 | 12 | 20 | 45 | 4 |
| CRN-RB SP 2020-12-6E | 12 | 20 | 45 | 6 | ||
| CRN-RB SP 2020-16-6E | 16 | 20 | 50 | 6 | ||
| CRN-RB 2030-8E | 1.5 | 2.4 | 8 | 20 | 60 | 6 |
| CRN-RB 2030-12E | 12 | 20 | 60 | 6 | ||
| CRN-RB 2030-16E | 16 | 20 | 60 | 6 | ||
| CRN-RB 2030-20E | 20 | 20 | 70 | 6 | ||
| CRN-RB 2030-25E | 25 | 20 | 70 | 6 | ||
| CRN-RB 2040-12E | 2 | 3.2 | 12 | 20 | 70 | 6 |
| CRN-RB 2040-16E | 16 | 20 | 70 | 6 | ||
| CRN-RB 2040-20E | 20 | 20 | 70 | 6 |
| 銅 | ||||
| 切削速度 | V=25~110m/min | |||
| 型號 | 球半徑 (mm) | 轉速 (min-1) | 進給速度 (mm/min) | a p (mm) |
| 2010 | R0.5 | 32,000 | 640 | 0.02~0.08 |
| 2020 | R1 | 18,000 | 650 | 0.05~0.13 |
| 2030 | R1.5 | 12,000 | 600 | 0.03~0.15 |
| 2040 | R2 | 9,000 | 630 | 0.05~0.2 |
| 2060 | R3 | 6,000 | 600 | 0.1~0.2 |
| 型號 | 球半徑 R | 有效長 R1 | 不同勾配角下的實際有效長 | ||||
| 30' | 1° | 1°30' | 2° | 3° | |||
| CRN-RB 2010-4 | R0.5 | 4 | 4.71 | 4.96 | 5.17 | 5.37 | 5.77 |
| CRN-RB 2010-6 | 6 | 6.82 | 7.13 | 7.39 | 7.64 | 8.22 | |
| CRN-RB 2010-8 | 8 | 8.91 | 9.27 | 9.59 | 9.92 | 10.66 | |
| CRN-RB 2010-10 | 10 | 11 | 11.4 | 11.79 | 12.2 | 13.11 | |
| CRN-RB 2010-12 | 12 | 13.08 | 13.53 | 13.99 | 14.48 | 15.56 | |
| CRN-RB 2020-6 | R1 | 6 | 6.34 | 6.66 | 7.01 | 7.39 | 8.31 |
| CRN-RB 2020-10 | 10 | 10.53 | 11.05 | 11.63 | 12.27 | 13.79 | |
| CRN-RB 2020-14 | 14 | 14.72 | 15.45 | 16.25 | 17.15 | 無干涉 | |
| CRN-RB 2020-20 | 20 | 21 | 22.04 | 23.19 | 24.46 | 無干涉 | |
| CRN-RB 2030-16 | R1.5 | 16 | 16.89 | 17.73 | 18.65 | 19.68 | 22.11 |
| CRN-RB 2030-25 | 25 | 26.32 | 27.62 | 29.05 | 30.65 | 無干涉 | |
| CRN-RB 2030-35 | 35 | 36.79 | 38.6 | 40.61 | 42.84 | 無干涉 | |
| CRN-RB 2040-20 | R2 | 20 | 21.08 | 22.12 | 23.28 | 24.55 | 無干涉 |
| CRN-RB 2040-30 | 30 | 31.55 | 33.11 | 34.83 | 無干涉 | 無干涉 | |
| CRN-RB 2040-40 | 40 | 42.02 | 44.1 | 無干涉 | 無干涉 | 無干涉 | |
| CRN-RB 2060-30 | R3 | 30 | 無干涉 | 無干涉 | 無干涉 | 無干涉 | 無干涉 |
| CRN-RB 2060-50 | 50 | 無干涉 | 無干涉 | 無干涉 | 無干涉 | 無干涉 | |
思誠資源為您提供：日本佑能UNION CRN-RB系列 避空型球刀的采購報價、UNION(佑能)G5ACC73E07E8AE型號參數、規格圖片、PDF畫冊等資料，如您想了解更多關于UNION(佑能)正品品牌的其他球刀資料與產品貨期庫存、行情價格，就在思誠資源MRO商城。
備注：因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件，本公司不能確保客戶收到的貨物與思誠資源網站提供的產品圖片、產地、附件說明等完全一致。若本網站沒有及時更新，敬請諒解！
